BS-Auswerten: Menüeintrag "Tiefe Gleitfuge"

Nach dem Abschluss der Berechnung der Zustandsgrößen wird vom Programm je nach gewähltem Sicherheitskonzept automatisch die Sicherheit bzw. der Ausnutzungsgrad der Tiefen Gleitfuge von eventuell vorhandenen Ankern bestimmt.

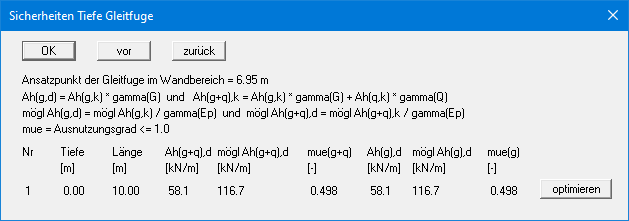

Zusätzlich zu allen Angaben hinsichtlich der Anker wird der für jeden Anker maßgebende Ausnutzungsgrad in der Tiefen Gleitfuge angegeben. Im vorliegenden Beispiel besitzt der Anker 1 einen Ausnutzungsgrad von 0,498, der unter dem geforderten Wert von 1,0 liegt. Um die Länge dieses Ankers zu optimieren, wählen Sie den Schalter "optimieren".


Bei "Vollständig durchsuchen" wird zwischen der minimalen und der maximalen Ankerlänge das Optimum gesucht (Einstellung empfohlen!). Ansonsten wird ausgehend von der aktuellen Ankerlänge im Nachbarbereich ein Optimum gesucht. Da bei mehr als einer Ankerlage Interaktionen zwischen den Ankern bestehen, können durch die Optimierung andere Anker unter das erforderliche Sicherheitsniveau rutschen. Entsprechende Anker sind dann nachzuoptimieren.
