GGU-2D-SSFLOW: Menüeintrag "(Deckschicht) im Ausschnitt" (nur bei "leaky aquifer")

Allgemeine Grundlagen zur Definition von Deckschichten finden Sie unter dem Menüeintrag “Rand / Deckschicht einzeln".

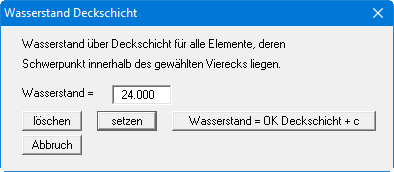

Nach Wahl dieses Menüeintrages kann in einem Ausschnitt mehreren FE-Elementen gleichzeitig eine Deckschicht-Randbedingung zugewiesen bzw. gelöscht werden. Hierzu klicken Sie im Gegenuhrzeigersinn vier Punkte mit der linken Maustaste an, die rechte Maustaste setzt die angewählten Punkte zurück. Die Definition bezieht sich auf alle Elemente, deren Schwerpunkte im Viereck liegen. Es erscheint folgende Dialogbox:

Mit dem Knopf "löschen" werden eventuell vorhandene Wasserstände gelöscht. Mit dem Knopf "setzen" wird den ausgewählten Elementen der angegebene Wasserstand zugewiesen. Mit dem Knopf "Wasserstand = OK Deckschicht + c" können Sie den ausgewählten Elementen einen Wasserstand zuweisen, der der Oberkante Deckschicht bzw. der um eine Konstante c veränderten Oberkante Deckschicht entspricht.
