GGU-2D-SSFLOW: Menüeintrag "Potentiale einzeln"

Nach Aufruf dieses Menüeintrages erhalten Sie zunächst die folgende Dialogbox:

Nach Klicken auf den Knopf "grafisch" wird das FE-Netz mit eventuell schon vorhandenen Potentialen dargestellt. Sie können an den FE-Knoten mit der linken Maustaste eine Potential-Randbedingung definieren bzw. bereits vorhandene Potentiale verändern. Mit der rechten Maustaste löschen Sie vorhandene Potentiale.

Anmerkung:
Bei Problemen der Grundwasserhydraulik sind die Standrohrspiegelhöhen anzugeben. Die Standrohrspiegelhöhe h setzt sich additiv zusammen aus dem Porenwasserdruck u (= _w·h) und der Ortshöhe y. Die Standrohrspiegelhöhe wird auch vereinfachend Wasserstand genannt. Weitere gängige Bezeichnungen sind Potential oder hydraulische Druckhöhe.

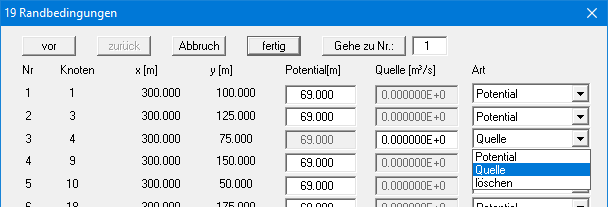

Wenn bereits Potentiale an einzelnen FE-Knoten vorliegen, steht Ihnen auch der Knopf "Tabelle" zur Verfügung, über den Sie die folgende Dialogbox erhalten:

Sie können hier gleichzeitig an verschiedenen Knoten die Potentialwerte verändern, Potentiale in Quellen umwandeln oder Potentiale löschen. Die gewählten Änderungen werden durchgeführt, wenn Sie die Dialogbox mit "fertig" verlassen.
