GGU-2D-SSFLOW: Menüeintrag "Wassermengen"

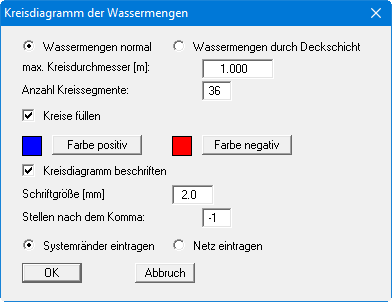

Das FE-Netz wird zusammen mit den berechneten Wassermengen an den betreffenden Knoten dargestellt. Wassermengen ungleich Null sind an den Knoten vorhanden, an denen Sie eine Wasserstands-Randbedingung oder eine Quellen-Randbedingung angegeben haben. An allen restlichen Knoten ist die Wassermenge gleich Null (Kontinuitätsbedingung). Durch entsprechende Festlegung eines Bildausschnittes können Sie auch die Summen der Wassermengen, die in Teilbereichen des Systems vorhanden sind, durch das Programm berechnen lassen. In der Dialogbox können Sie die Art der Darstellung verändern.

Nach Verlassen der Box mit "OK" definieren Sie durch Anklicken von vier beliebigen Punkten im Gegenuhrzeigersinn den Bereich, für den die Wassermenge bestimmt werden soll. Die ermittelten Werte werden Ihnen zunächst in einer Infobox angezeigt und anschließend als Kreisdiagramm in Ihrer Grafik dargestellt.

Wenn Sie ein horizontal ebenes System mit leaky aquifer untersuchen, können Sie über den dann vorhandenen zusätzlichen Knopf "Wassermengen durch Deckschicht" auch die Wassermengen nur für die Deckschicht darstellen lassen.
