GGU-2D-SSFLOW: Menüeintrag "Werte im Knoten-Schnitt"

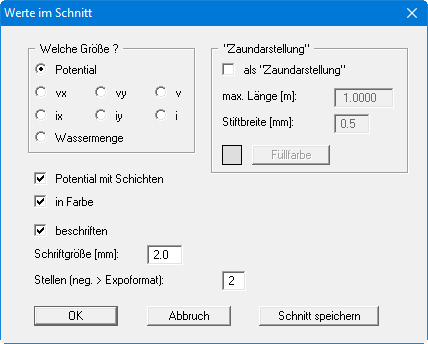

Sie können berechnete Größen, wie z.B. Potential, in einem Schnitt darstellen. Die Festlegung des Schnittes entspricht vollständig dem vorherigen Menüeintrag. Nach dem Drücken auf die [Return]-Taste erscheint eine Dialogbox, in der Sie auswählen, welche Größe dargestellt werden soll.

Entsprechend der gewählten Größe können Sie Einstellungen zur Schnittdarstellung, wie Beschriftung oder eine Zaundarstellung, treffen. Wenn Sie "Potential" gewählt haben, können Sie zusätzlich zum Potential auch die Schichten eintragen lassen.

Sie haben hier die Möglichkeit, Ihren erstellten Schnitt über den Knopf "Schnitt speichern" in eine Datei abzuspeichern, die Sie beispielsweise auch im Menüeintrag “Auswerten / (Wassermengen) im Schnitt berechnen" laden können.

Wenn Sie den Knopf "Schnittführung darstellen" unter dem Menüeintrag “Ansicht / Schnitt-Legende" aktiviert haben , wird automatisch eine Lageskizze mit auf dem Bildschirm dargestellt, die den Systemumriss und den definierten Schnitt zeigt.
