GGU-2D-SSFLOW: Schritt 10: System ohne Beckendichtung berechnen (Beispiel 2)

Das im vorherigen Abschnitt berechnete System soll nun erneut, jetzt allerdings mit fehlender Dichtung im Becken, untersucht werden. Die Dichtung auf der Böschung bleibt erhalten.

Wählen Sie den Menüeintrag "Rand / (Böden) im Ausschnitt" und umfahren Sie die Dreiecke auf der wasserseitigen Sohle, die bisher als "Ton" definiert sind. Geben Sie diesen Dreiecken die Bodennummer "1" (= Sand).

Wählen Sie den Menüeintrag "System / berechnen".

Lassen Sie erneut die Isolinien der Potentiale darstellen (siehe Schritt 8).

Ermitteln Sie die den Damm durchströmende Wassermenge (siehe Schritt 9).

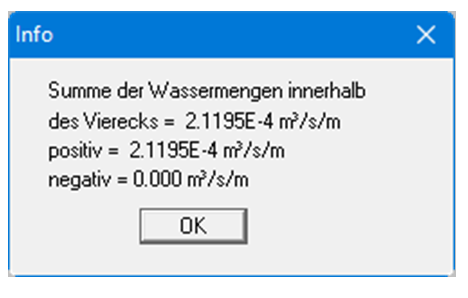

Die Wassermenge ist erwartungsgemäß dramatisch fast um den Faktor 40 angestiegen:

Q = 2,12 · 10^-4 m³/s/lfd. m Damm = 18,32 m³/Tag/lfd. m Damm
