GGU-2D-SSFLOW: Schritt 2: FE-Knoten und Netz definieren (Bsp. 1)

Die Grobstruktur des Systems besteht aus den vier Randpunkten und dem Punkt in der Mitte (Brunnen), also aus fünf Punkten. Die Eingabe der Systempunkte erfolgt daher am einfachsten über den Menüeintrag "Netz / (Knoten) ändern".

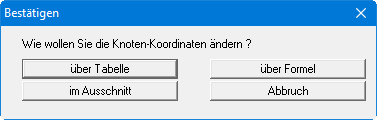

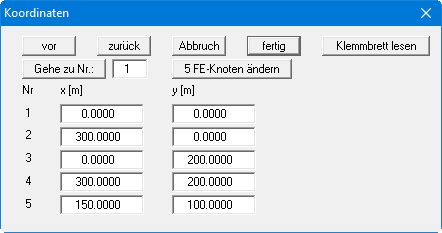

Wählen Sie den Knopf "über Tabelle" und in der folgenden Dialogbox den Knopf "0 FE-Knoten ändern". Geben Sie als neue Anzahl von FE-Knoten eine 5 ein und bestätigen Sie Ihre Eingabe. Tragen Sie anschließend in der Tabelle die fünf Koordinatenpaare ein.

Wählen Sie danach den Menüeintrag "Netz / automatisch" und bestätigen Sie alle Infoboxen. Um eine bildschirmfüllende Darstellung des Systems zu erreichen, klicken Sie anschließend auf den Menüeintrag "Blatt / Koordinaten neu berechnen" oder drücken einfach die Funktionstaste [F9].
