GGU-2D-SSFLOW: Schritt 4: Randbedingungen definieren (Beispiel 2)

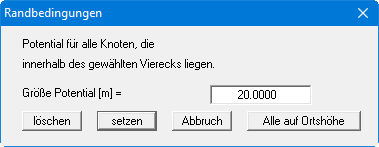

Zur Festlegung der Randbedingungen wählen Sie den Menüeintrag "Rand / (Potentiale) im Ausschnitt" und umfahren die drei Punkte (zwei auf der Beckensohle und Schnittpunkt Wasserspiegel/Böschung") auf der linken Seite des Systems.

Geben Sie ein Potential von 20 m NHN ein und weisen Sie es den Punkten zu, indem Sie auf den Knopf "setzen" klicken. Umfahren Sie die beiden Knoten auf der Luftseite (Sohlbereich) des Systems und weisen Sie den Punkten auf die beschriebene Weise ein Potential von 15 m NHN zu.

Anmerkung zu Randbedingungen:
Der Fall eines undurchlässigen Randes wird von der Finiten-Element-Methode automatisch berücksichtigt. Es gilt, dass alle Systemränder oder Systemteilränder, die keine Quellen- oder Potential-Randbedingung besitzen, automatisch undurchlässig sind. Diese Art der Randbedingung wird in der Theorie der Finiten Elemente auch natürliche Randbedingung genannt.
