GGU-2D-SSFLOW: Schritt 7: UKGwl über Interpolationsnetz zuweisen (Beispiel 1)

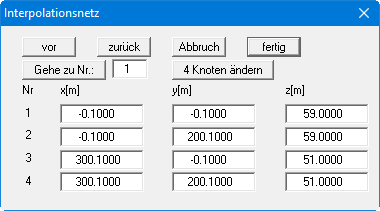

Wählen Sie den Menüeintrag "z / Knoten" und dort den Knopf "Knoten ändern". Sie können hier wählen, wie Sie die Koordinaten ändern möchten. Klicken Sie auf "über Tabelle" und erhalten Sie damit die folgende Dialogbox. Ändern Sie die Knotenanzahl auf 4 und geben Sie die Werte der nachfolgenden Dialogbox ein.

Damit definieren Sie vier Knoten des Interpolationsnetzes. Gegenüber den Eckknoten des FE-Netzes wurde ein kleiner Zuschlag von 0,1 gewählt, damit sichergestellt ist, dass das FE-Netz vollständig erfasst wird. Mit den z-Werten definieren Sie das Gefälle der Unterkante des Grundwasserleiters.

Wählen Sie nun den Menüeintrag "z / Netz" und dann den Knopf "Netz automatisch". Das Programm verbindet die vier Knoten des Interpolationsnetzes zu einem Dreiecksnetz mit zwei Dreiecken.

Wählen Sie nun den Menüeintrag "z / zuweisen".

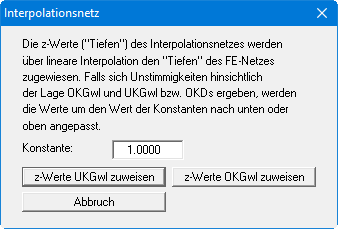

Betätigen Sie den Knopf "z-Werte UKGwl zuweisen".

Mit dem Menüeintrag "z / Isolinien Schichtgrenze" können Sie sich jetzt überzeugen, dass die Unterkante des Grundwasserleiters wieder exakt einen linearen Abfall von links nach rechts aufweist.
