GGU-2D-SSFLOW: Systembeschreibung (Beispiel 1)

Nachfolgend wird an einem konkreten Beispiel eine Berechnung an einem horizontal ebenen System gezeigt. Untersucht werden soll ein System mit folgenden Abmessungen:

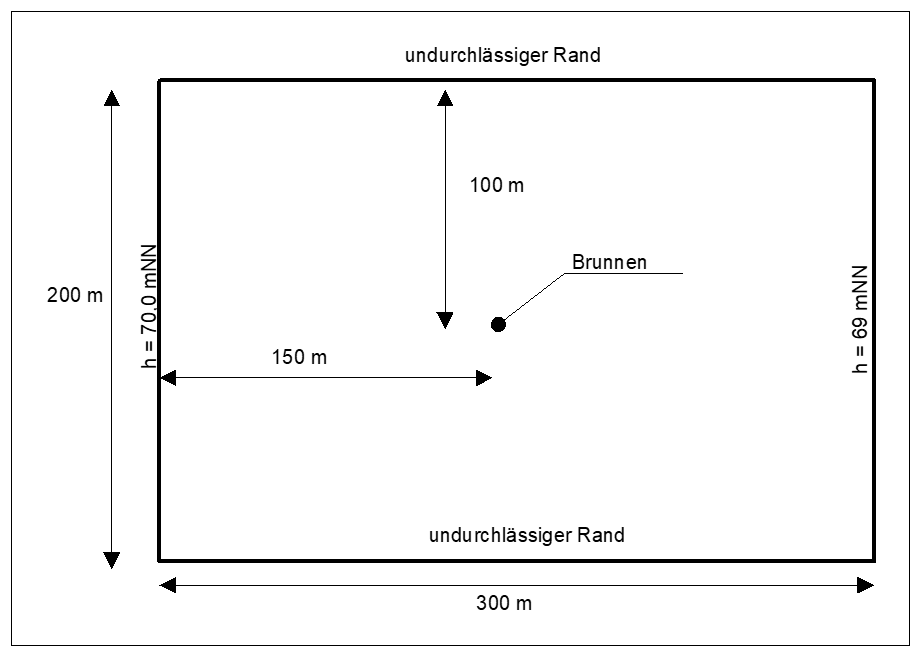

Das System ist in der Abbildung als Draufsicht dargestellt. Betrachtet werden soll ein Ausschnitt des Grundwassersystems von 200 · 300 m. Aus Grundwasserstandsmessungen ist bekannt, dass ohne den Einfluss des Brunnens eine parallele, von links nach rechts gerichtete Grundwasserströmung vorliegt. Der Wasserstand beträgt am linken Systemrand 70 m NHN und am rechten Systemrand 69 m NHN.

Der Untergrund besteht aus Sand (k = 2·10^-4 m/s), der von einer bindigen, gering durchlässigen Auelehmschicht überlagert wird. Die Oberkante der Sandschicht liegt auf ca. 68 m NHN, so dass leicht gespannte Verhältnisse vorliegen. Die Unterkante der Sandschicht fällt von 59 m NHN am linken Rand auf 51 m NHN am rechten Rand in etwa linear ab.

Es soll der Einfluss des Brunnens bei einer Brunnenabsenkung auf 65 m NHN untersucht werden. Neben der Wassermenge sollen auch die Bereiche prognostiziert werden, die beim Betrieb des Brunnens nicht mehr gespannt sind.
