GGU-2D-SSFLOW: Systembeschreibung (Beispiel 2)

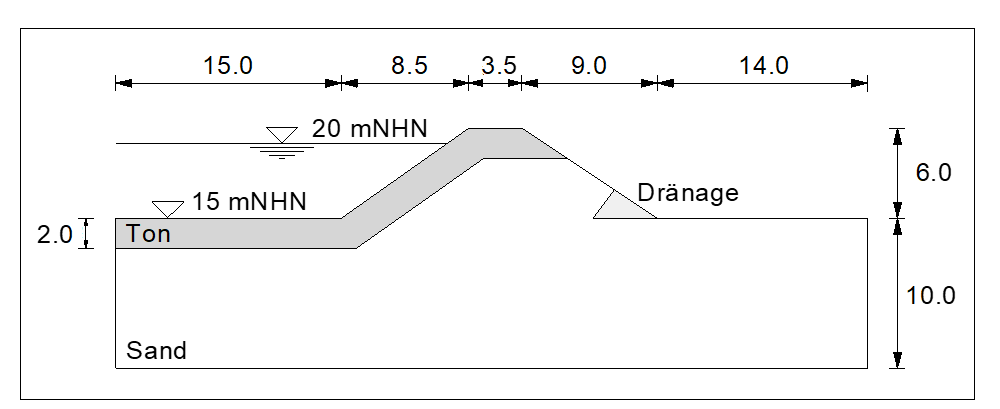

Nachfolgend wird an einem konkreten Beispiel eine Berechnung an einem vertikal ebenen System gezeigt. Untersucht werden soll ein Damm mit folgenden Abmessungen:

Folgende Durchlässigkeiten liegen vor:

• Sand: k = 10^-4 m/s

• Ton: k = 10^-7 m/s

• Dränage: k = 10^-2 m/s

Auf der Wasserseite ist ein Einstau auf 20 m NHN vorhanden. Auf der Luftseite ist ein Dränsystem angeordnet, das auf 15 m NHN entwässert. Es sollen an diesem System die Sickerlinie und die durchtretende Wassermenge bestimmt werden.
