GGU-2D-TRANSIENT: Menüeintrag "Bodenkennwerte"

Menüeintrag Bodenkennwerte"

Nach Auswahl dieses Menüeintrages erscheint je nach Art des Systems eine Dialogbox zur Eingabe der instationären Bodenkennwerte. Die vom Programm GGU-2D-SSFLOW übergebenen stationären Kennwerte können hier nicht mehr verändert werden.

Horizontal ebene Systeme:

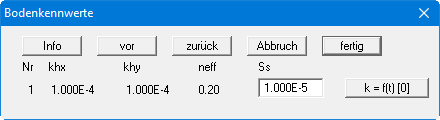

Bei einem horizontal ebenen System zeigt die Dialogbox die von Ihnen in GGU-2D-SSFLOW festgelegten Bodenkennwerte Ihres Systems. Außerdem kommt eine weitere Größe hinzu, die Sie angeben können: der spezifische Speicherkoeffizient der Flüssigkeit und des Korngerüstes Ss.

Über den Knopf "k = f(t) [0]" können Sie die Durchlässigkeit des Bodens in Abhängigkeit von der Zeit verändern.

Vertikal ebene und rotationssymmetrische Systeme:

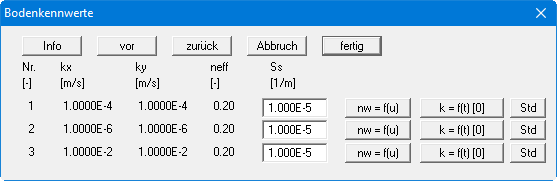

Die Dialogbox bei einem vertikal ebenen oder rotationssymmetrischen System entspricht der vorherigen Box. Auch hier ergänzen Sie die stationären Bodenkennwerte durch den spezifischen Speicherkoeffizient der Flüssigkeit und des Korngerüstes Ss.

Zusätzlich können Sie den nw-Wert angeben. Der nw-Wert gibt den Anteil des Wasservolumens bezogen auf das Gesamtvolumen an. Er ist eine dimensionslose Größe und abhängig vom

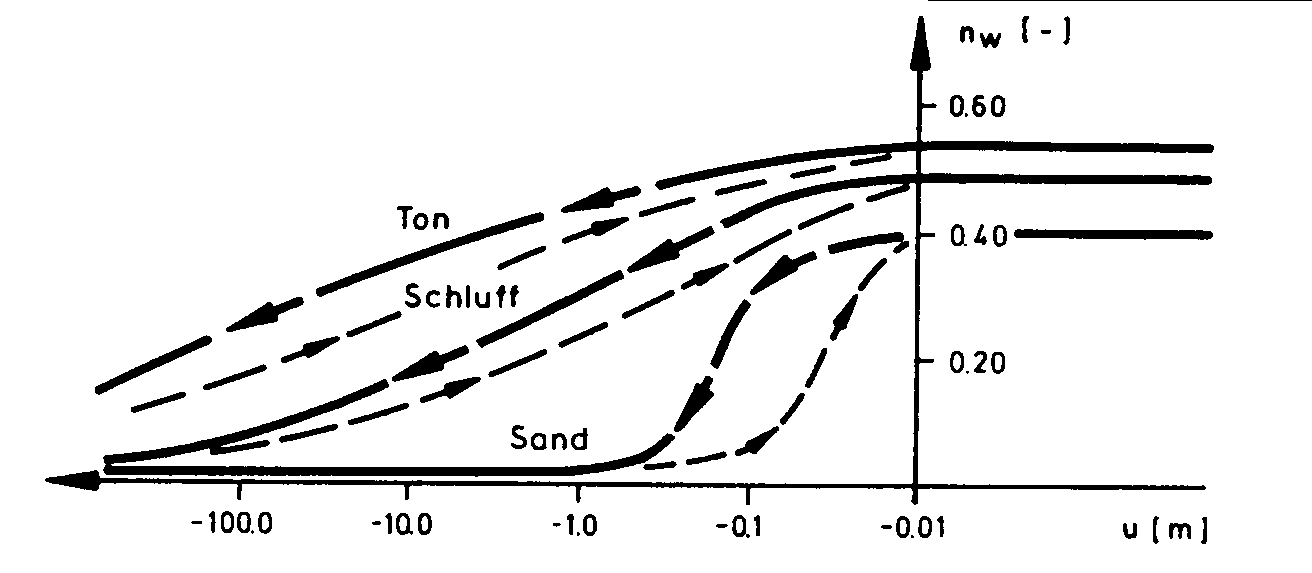

Porenwasserdruck u. Typische Verläufe von Funktionskurven verschiedener Bodenarten zeigt Abbildung:

Abbildung Funktionsverlauf nw = f(u)

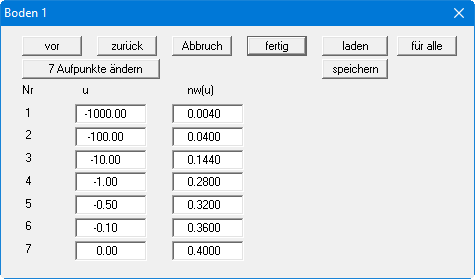

Durch Anklicken des Knopfes "nw = f(u)" erhalten Sie folgende Dialogbox:

Die Tabelle gibt Ihnen die Möglichkeit, die spezifische Kennlinie Ihres zu bearbeitenden Bodens zu entwickeln, indem Sie verschiedenen Porenwasserdrücken u einen nw-Wert zuordnen. Durch Anklicken des Knopfes "x Aufpunkte ändern" können Sie die Anzahl der Aufpunkte verändern. Über den Knopf "für alle" werden die eingegebenen Werte nach einer weiteren Abfrage für alle Ihre Bodenschichten übernommen.

Alternativ zur manuellen Eingabe können Sie die Standardwerte der verschiedenen Bodenarten (Kies, Sand, Schluff, Ton) über den Knopf "Std" in der obigen Dialogbox der Bodenkennwerte automatisch vom Programm eintragen lassen.
