GGU-ATTERBERG: Menüeintrag "Grunddaten"

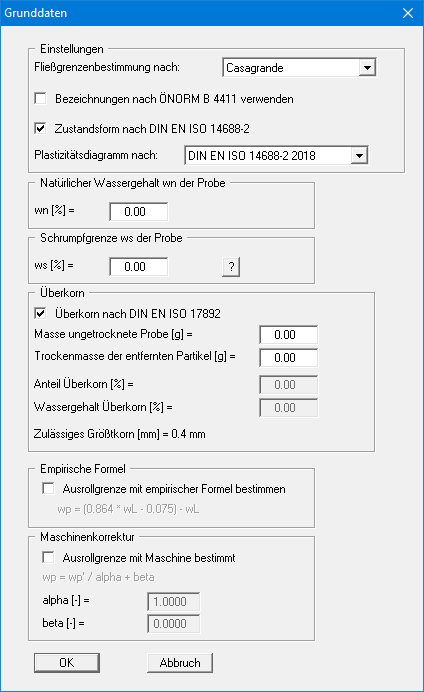

Nach Anwahl dieses Menüeintrags erscheint folgende Dialogbox:

Die Fließgrenze können Sie durch die Auswertung nach Casagrande oder nach dem Fallkegelverfahren (60g/60° oder 80g/30°) bestimmen lassen. Sie können auswählen, ob auf dem Formblatt die Bezeichnungen der ÖNORM B 4411 verwendet werden sollen. Bei der Auswertung der Zustandsform können Sie durch Aktivieren des entsprechenden Schalters die Auswertung nach der neuen DIN EN ISO 14688-2 erreichen.

Für die Darstellung des Plastizitätsdiagramms können Sie über den Pfeil des Pulldown-Menüs zwischen verschiedenen Standards wählen.

Voreingestellt ist die Darstellung nach DIN EN ISO 14688-2, Sie können aber auch eine Darstellung entsprechend den Anforderungen der DIN 18122, der DIN 18196:2023 oder der ASTM (American Society for Testing and Materials) wählen. Des Weiteren ist die Darstellung entsprechend den Anforderungen des BS 5930 (British Standard, Stand 1999) möglich.

In die folgenden vier Datenfelder geben Sie den natürlichen Wassergehalt der Probe, die Schrumpfgrenze und, wenn vorhanden, den Überkornanteil und dessen Wassergehalt (jeweils in %) ein.

Es besteht die Möglichkeit, die Ausrollgrenze über eine empirische Formel zu bestimmen. Wenn Sie diesen Schalter aktivieren, ist eine Eingabe von Werten für die Ausrollgrenze nicht notwendig.. Die Ausrollgrenze wird dann nur mit der angegebenen Formel aus der Fließgrenze bestimmt. Die benutzte Formel ist mit Vorsicht zu genießen.

Falls Sie die Ausrollgrenze mit einer entsprechenden Maschine bestimmen, aktivieren Sie den Schalter "Ausrollgrenze mit Maschine bestimmt". Zusätzlich können hier die für einige Maschinen angegebenen Korrekturwerte "alpha" und "beta" eingegeben werden.
