GGU-AXPILE: Menüeintrag "Pfahldiagramm"

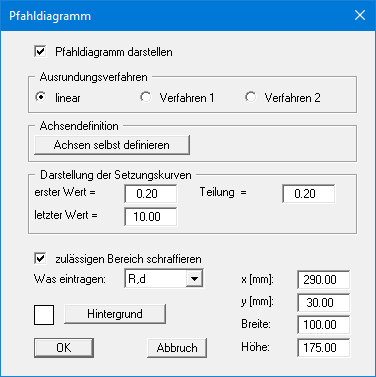

Nach Anwahl dieses Menüeintrags erscheint eine Dialogbox, die Ihnen die Einstellung zur grafischen Darstellung des Pfahldiagramms ermöglicht. Je nach gewähltem Variationstyp (Pfahllänge oder Pfahldurchmesser) wird im Pfahldiagramm die zulässige Pfahllast in Abhängigkeit vom Pfahldurchmesser bzw. von der Pfahllänge dargestellt. Soll die Auswertung nicht dargestellt werden, deaktivieren Sie den Schalter "Pfahldiagramm darstellen".
Im ersten Bereich können Sie zwischen den Ausrundungsverfahren wählen, mit denen die Kurve für die zulässigen Pfahllasten und die Setzungskurven im Pfahldiagramm gezeichnet werden:
"linear" = keine Ausrundung
"Verfahren 1" = Strenger Bezierspline
"Verfahren 2" = Lockerer Bezierspline
Mit dem Knopf "Achsen selbst definieren" können Sie die Achsenskalierung festlegen. Ansonsten erfolgt eine automatische Skalierung des Diagramms. Nach Klicken auf den Knopf erhalten Sie eine Dialogbox, in der Sie zunächst den Schalter "Nachfolgende Achsenwerte verwenden" aktivieren müssen. Sie haben dann die Möglichkeit, die automatischen Skalierungswerte nach Belieben zu ändern.
Im nächsten Bereich können Sie die Darstellung der Setzungskurven (bei Zugpfählen Hebungskurven) beeinflussen. Das Programm berechnet die zu einer Pfahllänge bzw. einem Pfahldurchmesser zugehörige Setzung (Hebung) aus der jeweils gültigen Widerstandssetzungslinie.
Im unteren Bereich legen Sie die generellen Einstellungen für das Pfahldiagramm mit Angabe von Hintergrundfarbe, Größe und Position auf dem Ausgabeblatt fest. Am schnellsten können Sie die Position des Pfahldiagramms verändern, indem Sie die Funktionstaste [F11] drücken und anschließend das Pfahldiagramm mit der gedrückten linken Maustaste an die gewünschte Position ziehen.
Bei aktiviertem Schalter "zulässigen Bereich schraffieren" werden Hilfslinien nur im zulässigen Bereich dargestellt. Ansonsten werden die Hilfslinien über die volle Diagrammhöhe und Diagrammbreite gezogen.
Über das darunter liegende Auswahlmenü "Was eintragen:" können Sie auswählen, welche Werte auf der y-Achse des Pfahldiagramms dargestellt werden sollen. Beim Teilsicherheitskonzept nach EC 7 ist hier der Bemessungswert des Pfahlwiderstands "R,d" voreingestellt. Sie können aber auch den charakteristischen Pfahlwiderstand im Grenzzustand der Gebrauchstauglichkeit "R,Ek" darstellen lassen oder bei Verwendung des alten Globalsicherheitskonzeptes "zul V".
