GGU-AXPILE: Menüeintrag "System einstellen"

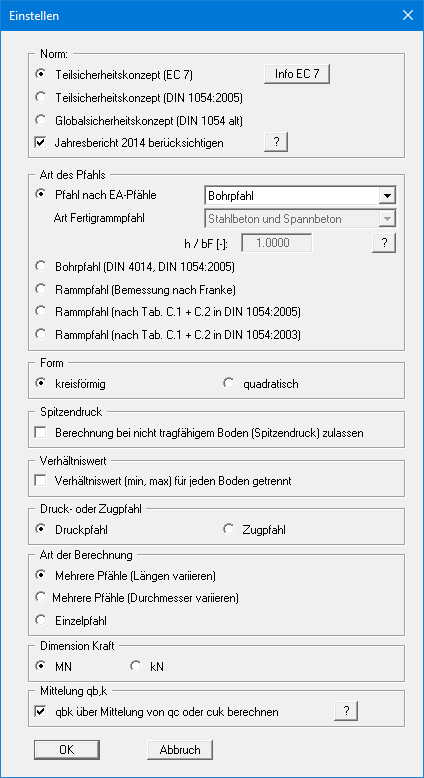

Über diesen Menüeintrag erhalten Sie die Dialogbox, die Sie aus den Beispielen bereits kennen.
Sie können das gewünschte Sicherheitskonzept auswählen. Über den Knopf "Info EC 7" erhalten Sie weitere Informationen u. A. zu den neuen Bezeichnungen der Lastfälle.
Darunter wählen Sie den Pfahltyp aus. Für die Pfahlbemessung wurden die Tabellen der EA-Pfähle implementiert. Die EA-Pfähle stellt derzeit in dieser Hinsicht den Stand der Technik dar. Sie können daher bei aktiviertem Schalter "Pfahl nach EA-Pfähle" alle in der EA-Pfähle beschriebenen Pfahlarten in der dahinterstehenden Combobox auswählen. Zusätzlich ist es möglich, einen eigenen Bohrpfahl oder Rammpfahl zu definieren (siehe Menüeinträge “Bearbeiten / Eigener Bohrpfahl” und “Bearbeiten / Eigener Rammpfahl”).
Bei der Auswahl eines "Fertigrammpfahls" wählen Sie in der darunter liegenden Combobox ergänzend die Art des Profils aus. Bei einem Stahlträgerprofil bzw. doppeltem Stahlträgerprofil kann das Verhältnis zwischen Profilhöhe h und Flanschbreite bF eingegeben werden. Eine Grafik des ausgewählten Pfahlquerschnitts wird auf dem Ausgabeblatt eingeblendet, wenn Sie im Menüeintrag "Formblatt / Pfahlquerschnitt" die Darstellung aktiviert haben.
Die bisherigen Bemessungen nach DIN 4014 etc. sind weiterhin verfügbar, Sie erhalten jedoch bei der Berechnung einen entsprechenden Hinweis auf die EA-Pfähle. Für die Bemessung eines Rammpfahls nach den Tabellen C.1 und C.2 der DIN 1054 sind zwei Schalter verfügbar, da in der DIN 1054 von Januar 2003 andere Werte für Spitzendruck und Mantelreibung als in der DIN 1054 vom Januar 2005 definiert sind.
Im Anschluss können Sie verschiedene Einstellungen zu Form, Spitzendruck, Verhältniswert etc. machen. Im unteren Bereich können Sie bereits die Art der Berechnung auswählen:
⇒ Pfahldurchmesser/breite konstant: Pfahllänge wird variiert.
⇒ Pfahllänge konstant: Pfahldurchmesser (kreisförmig) wird variiert.
⇒ Pfahllänge konstant: Pfahlbreite (quadratisch) wird variiert.
⇒ Abmessungen und Einstellungen für einen Einzelpfahl werden definiert.
