GGU-AXPILE: Menüeintrag "Widerstandssetzungslinie"

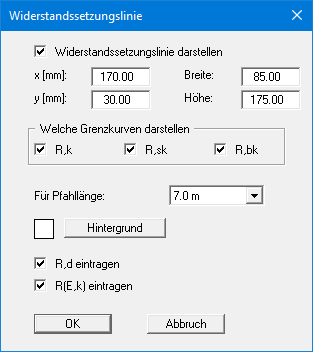

Auf dem Ausgabeblatt wird eine Grafik mit der Widerstandssetzungslinie dargestellt, wenn Sie den Schalter "Widerstandssetzung darstellen" aktiviert haben.

Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Breite" und die "Höhe" steuern Sie die Größe der Legende. In einigen Legenden können Sie hier zusätzlich die Schriftgröße der Beschriftung anpassen und/oder eine Hintergrundfarbe festlegen.

Am schnellsten können Sie die Position oder Größe der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen oder die Seiten verschieben.

Widerstandssetzungslinien können für die Mantelreibung, den Spitzendruck und für die Summe aus beiden dargestellt werden. In der Grafik werden die Widerstandssetzungslinien nur für einen Pfahldurchmesser bzw. eine Pfahllänge dargestellt. Den Pfahldurchmesser bzw. die Pfahllänge, für den die Darstellung erfolgen soll, wählen Sie über die Combobox im unteren Bereich der Dialogbox aus.

Sie können den Hintergrund des Diagramms in einer beliebigen Farbe darstellen lassen. Die Darstellung von R,d und R(E,k) kann zusätzlich aktiviert werden.
