GGU-BORELOG: Allgemeine Bearbeitungsmöglichkeiten

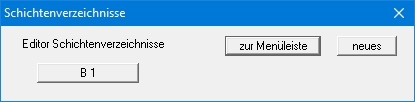

Dieser Menüeintrag ermöglicht die Eingabe neuer Schichtenverzeichnisse oder die Veränderung vorhandener Schichtenverzeichnisse. Sie erhalten z.B. die folgende Dialogbox:

In diesem Fall ist ein Schichtenverzeichnis mit Namen B 1 bereits vorhanden. Folgende Aktionen sind jetzt möglich:

• "zur Menüleiste"
  Sie gelangen zurück zur ursprünglichen Menüleiste.

• "neues"
  Sie können jetzt ein neues Schichtenverzeichnis eingeben.

• "B 1"
  Durch das Klicken auf einen Knopf mit Bohrungsnamen (hier B 1) können Sie das entsprechende Schichtenverzeichnis bearbeiten.

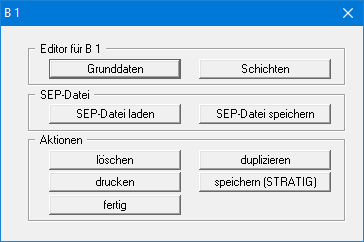

Nach Klicken auf den Knopf "neues" oder auf den Knopf eines vorhandenen Schichtenverzeichnisses wird folgende Dialogbox geöffnet:

Die Erläuterungen zu den beiden oberen Knöpfen "Grunddaten" und "Schichten" finden Sie in den nachfolgenden Abschnitten. In der dargestellten Dialogbox können Sie folgende weitere Aktionen für das hier ausgewählte Schichtenverzeichnis B1 anstarten:

• "SEP-Datei laden"
  Der Knopf ermöglicht Ihnen den Aufruf einer Datei, die mit dem vom LBEG (ehemals NLfB) in Hannover entwickelten SchichtenErfassungsProgramm SEP erstellt wurde. Die im SEP-Programm verwendeten Kürzel wurden zur Datenerfassung von Felderkundungen entwickelt. Die SEP-Kürzel werden automatisch interpretiert und in den entsprechenden Langtext umgewandelt. Indem Sie den SEP-Kürzelsatz verwenden, erreichen Sie ein Höchstmaß an Kompatibilität zwischen den Programmen GGU-STRATIG und GGU-BORELOG. Eine nähere Erläuterung zu den SEP-Kürzeln erfolgt im nachfolgenden Abschnitt zum “Knopf "Schichten": Eingabe über SEP Kürzel”.

• "SEP-Datei speichern"
  Sie können den Kürzel-Datensatz im Format des SEP-Programms des LBEG Hannover abspeichern. Voraussetzung ist, dass die Schichteneingabe mit den SEP-Kürzeln vorgenommen wurde. Im Programm GGU-BORELOG sind die für den Bereich Ingenieurgeologie definierten SEP-Kürzel hinterlegt. Bei der Ausgabe Ihres Schichtenverzeichnisses als SEP-Datei wählen Sie daher zunächst den Typ "Ingenieurgeologie (IG)". Es erscheint die Eingabebox für die Kopfdaten, die im SEP-Programm des LBEG für jedes Schichtenverzeichnis abgefragt werden.

• "löschen"
  Das aktuelle Schichtenverzeichnis wird gelöscht.

• "duplizieren"
  Das aktuelle Schichtenverzeichnis wird dupliziert. Sie befinden sich anschließend in der Dialogbox "Grunddaten" des duplizierten Schichtenverzeichnisses.

• "drucken"
  Es wird nur das aktuelle Schichtenverzeichnis (im Beispiel B 1) ausgedruckt. Dabei ist es möglich, nur ein einzelnes Blatt zu drucken, wenn das Schichtenverzeichnis aus mehreren Blättern besteht. Sind weitere Anpassungen von Blattgröße etc. erforderlich, wählen Sie besser die Menüeinträge zum Drucken unter dem Menütitel "Datei".

• "speichern (STRATIG)"
  Sie können das aktuelle Schichtenverzeichnis (im Beispiel B 1) als einzelne Bohrung für die Übernahme in das Programm GGU-STRATIG als ".bop"-Datei abspeichern.

• "fertig"
  Sie gelangen zurück in die vorherige Dialogbox.
