GGU-BORELOG: Knopf "Schichten": allgemeine Informationen zur Eingabe

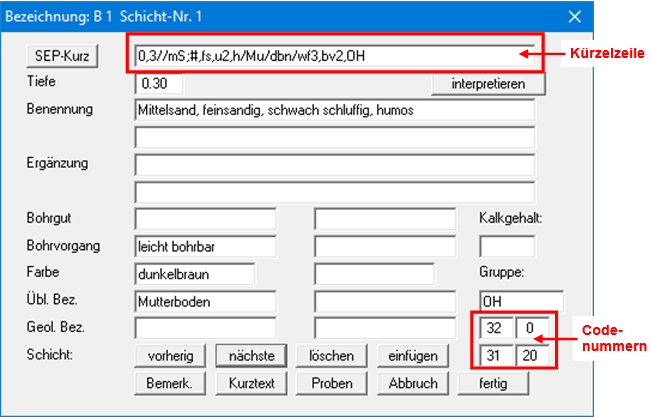

Nach Auswahl eines Schichtenverzeichnisses in der Dialogbox des Menüeintrages "Bearbeiten / Schichtenverzeichnis" können Sie über den Knopf "Schichten" den Schichtaufbau des entsprechenden Schichtenverzeichnisses eingeben oder ändern. Ein Beispiel zeigt die folgende Dialogbox:

Die Schichteneingabe ist immer über die manuelle Eingabe der gewünschten Beschreibung in der entsprechenden Eingabezeile möglich. Wesentlich schneller können Sie über die Eingabe von Kürzeln in der obersten Zeile, der Kürzelzeile, arbeiten. Wenn Sie nach Eingabe Ihrer Kürzel auf den Knopf "interpretieren" klicken, trägt das Programm automatisch die Langtexte, die den Kürzeln zugeordnet sind, in die entsprechend zugeordneten Zeilen ein.

Es werden die SEP-Kürzel nach dem "Schichten-Erfassungs-Programm SEP" des LBEG Landesamt für Bergbau, Energie und Geologie verwendet. Wenn Sie auf GGU-Kürzel umgestellt haben, wechseln Sie bitte wieder zurück zu den SEP-Kürzeln.

Wegen der höheren Flexibilität werden die SEP-Kürzel empfohlen.

Auf der rechten unteren Seite sehen Sie vier Boxen mit Codenummern. Diese Codenummern steuern die Füllung der Schichtdarstellungen mit Bodenartsymbolen nach DIN 4023. Die Codenummern sind nur von Bedeutung, wenn Sie Ihre in GGU-BORELOG eingegebenen Schichtenverzeichnisse später im Programm GGU-STRATIG als Bodenprofile grafisch darstellen möchten (siehe Abschnitt “Datenaustausch mit GGU-STRATIG”).

Die Dialogbox "Schichten" besitzt im unteren Bereich weiterhin neun Knöpfe, über die Sie folgende Aktionen durchführen können:

• "vorherig"
  Es wird zur vorherigen Schicht zurückgeblättert. Durchgeführte Änderungen in der aktuellen Schicht werden dabei gespeichert.

• "nächste"
  Es wird zur nächsten Schicht weitergeblättert. Durchgeführte Änderungen in der aktuellen Schicht werden dabei gespeichert.

• "löschen"
  Die im Dialogfenster dargestellte Schicht wird gelöscht.

• "einfügen"
  Sie können eine weitere Schicht vor der dargestellten Schicht einzufügen.

• "Bemerk."
  Das Anklicken dieser Box erzeugt eine Dialogbox, in der Sie Bemerkungen zur Bohrung o.ä. eintragen können. Diese erscheinen auf dem Formblatt der DIN 4022 in Spalte 3 bzw. auf dem Formblatt nach ISO 14688-1 in der Spalte 7. Einige über Kürzel interpretierte Langtexte, z.B. Eintragungen zum Grundwasserstand, werden beim Interpretieren automatisch in die entsprechenden Spalten der gewählten Norm eingetragen.

• "Kurztext"
  In der erscheinenden Dialogbox können Sie den Kurztext eintragen, der wichtig ist, wenn Sie den Datensatz ebenfalls für eine grafische Darstellung in GGU-STRATIG benutzen möchten.

• "Proben"
  In diese Dialogbox tragen Sie Art, Nummer und Tiefe Ihrer Proben ein. Diese Vorgaben finden Sie auf dem Formblatt der DIN 4022 in den Spalten 4, 5 und 6 wieder bzw. auf dem Formblatt nach ISO 14688-1 in der Spalte 6. Sie können die Proben auch über die SEP 2-Kürzel eingeben und interpretieren lassen (siehe Erläuterungen unter Abschnitt “Knopf "Schichten": Eingabe über SEP-Kürzel”).

• "Abbruch"
  Die Schichteneingabe wird abgebrochen. Änderungen in der aktuellen Schicht werden nicht übernommen.

• "fertig"
  Die Schichteneingabe wird beendet. Änderungen in der aktuellen Schicht werden übernommen.
