GGU-CAD: Bezierspline

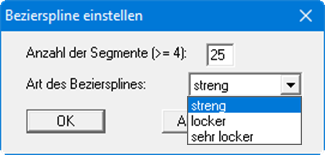

Wählen Sie den Menüeintrag "Zeichnen / Bezierspline". Der Bezierspline wird aus vier Aufpunkten (Definitionspunkten) zusammengesetzt, die Sie nacheinander mit der linken Maustaste anklicken. Der Bezierspline kann als eine Art Kurvenlineal aufgefasst werden. Im Menüeintrag "Einstellen / Bezier" kann zwischen drei Formen von Bezierspline gewählt werden:

  • streng
    Die vier Definitionspunkte liegen auf dem Bezierspline.

  • locker
    Der erste und der letzte Definitionspunkt liegen auf dem Bezierspline. Definitionspunkt 2 und 3 dienen zur Bestimmung der Ausrundung.

  • sehr locker
    Wie "locker", nur eben noch etwas lockerer hinsichtlich der Ausrundung.

Der Bezierspline wird aus mehreren einzelnen Liniensegmenten zusammengesetzt. Die Anzahl der Segmente kann festgelegt werden.

Nachdem Sie den vierten Definitionspunkt angeklickt haben, erscheint folgende Dialogbox:

Mit den Knöpfen "1, 2, 3, 4" können Sie die Lage der Definitionspunkte 1, 2, 3 oder 4 nachträglich verändern. Mit dem Knopf "L" wird der Bezierspline nicht übernommen und gelöscht. Mit dem Knopf "OK" wird der Bezierspline in die Zeichnung übernommen. Der letzte Punkt ist anschließend der 1. Punkt des nächsten Beziersplines. Wenn Sie neu ansetzen möchten, klicken Sie zunächst die rechte Maustaste und können dann wieder mit 4 neuen Punkten den nächsten Bezierspline definieren.
