GGU-CAD: DXF-Import

Bevor Sie DXF-Daten einlesen, sollten Sie auf eine neue Ebene wechseln, damit eine Nachbearbeitung der eingelesenen Objekte erfolgen kann, ohne auf bereits vorhandene Objekte Rücksicht nehmen zu müssen.

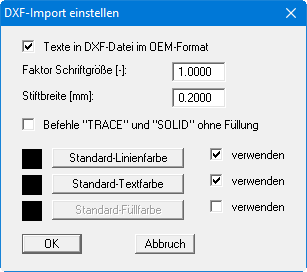

Nach dem Anklicken des Knopfes "DXF-Datei" erscheint folgende Dialogbox, in der Sie Voreinstellungen zum Import festlegen können:

Wenn Sie beim Importieren der Schriften aus der DXF-Datei Probleme haben, z.B. dass die Umlaute nicht korrekt dargestellt werden, können Sie durch Ausschalten des Knopfes "Texte in DXF-Datei im OEM-Format" oder über den Schriftgrößen-Faktor eine bessere Darstellung erreichen. Sollen Farbfüllungen nicht übernommen werden, aktivieren Sie den Schalter "Befehle "TRACE" und "SOLID" ohne Füllung". Sollen farbige Linien oder Texte aus der DXF-Datei eingelesen werden, deaktivieren Sie die Schalter "verwenden" zu den entsprechenden Standards.

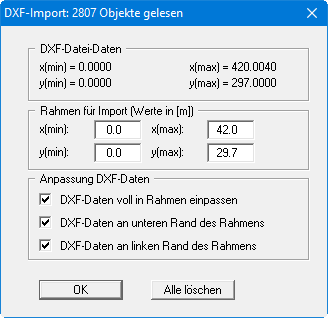

Nach Klicken auf "OK" wählen Sie in der erscheinenden Dateiauswahlbox die gewünschte DXF-Datei aus. Das Programm interpretiert die DXF-Befehle und setzt sie in GGU-CAD-Objekte um. Es erscheint z.B. folgende Dialogbox:

Im oberen Bereich erhalten Sie Informationen über die Abmessungen der DXF-Daten und der Bilddaten Ihres aktuellen Projekts. Im Bereich "Rahmen für Import" werden die Bilddaten übernommen. Sie können hier jedoch auch einen Bereich Ihrer Zeichnung eingeben, in dem die DXF-Datei dargestellt werden soll.

Wenn Sie den Maßstab Ihrer Zeichnung bereits korrekt eingestellt haben und die DXF-Daten mit korrekten Koordinaten übergeben werden, sollten Sie alle Häkchen im Bereich "Anpassung DXF-Daten" deaktivieren.

In manchen Fällen ist es jedoch sinnvoll, die unteren drei Schalter in der Dialogbox aktiviert zu lassen (Default-Einstellung). Das Programm sorgt dann für eine bildschirmfüllende Darstellung der DXF-Datei im definierten Rahmen. So hat man zunächst einen Überblick über alle einzulesenden Objekte.

Wenn Sie Ihre Einstellungen in der obigen Dialogbox vorgenommen haben, klicken Sie auf den Knopf “OK”, damit die DXF-Daten so übernommen werden. Wenn Sie auf den Knopf "Alle löschen" klicken, werden die Daten aus der aktuell geladenen DXF-Datei nicht übernommen.

Wenn Sie die Häkchen zur Anpassung der DXF-Daten aktiviert hatten, müssen Sie eventuell Maßstab und Koordinaten der DXF-Daten auf Ihr Zeichnungsprojekt einstellen. Gehen Sie dazu wie folgt vor:

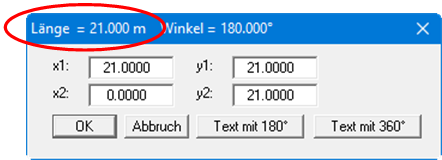

  • Suchen Sie sich jeweils eine horizontale und eine vertikale Linie aus dem DXF-Import aus, von denen Sie die tatsächlichen Längen kennen. Sie können auch jeweils eine Hilfslinie zwischen zwei Punkten zeichnen, deren Abstand Sie kennen. Nach Anwahl des Menüeintrages "Zeichnen / Objekt bearbeiten" oder [F3] klicken Sie auf die Linien und in der dann erscheinenden Dialogbox auf den Knopf "Koordinaten". Die aktuelle Länge der angeklickten Linie ist im blauen Balken der Dialogbox angegeben.

  • Wenn Sie die geforderte Länge durch die aktuelle Länge teilen, erhalten Sie den Zoomfaktor für die Größenkorrektur. Da beim Einpassen auf die volle Bildschirmdarstellung unterschiedlich in Höhe und Breite gezoomt wurde, erhalten Sie für die Horizontale und für die Vertikale auch unterschiedliche Zoomfaktoren.

  • Um die DXF-Elemente Ihrem eingestellten Zeichnungs-Maßstab anzupassen, geben Sie unter "Einstellen / (Ebenen) vergrößern/verkleinern" die errechneten Zoomfaktoren für x- und y-Richtung ein und wählen die Ebene an, auf die die Zoom-Aktion angewendet werden soll. Sie können die DXF-Daten auch über "Fenster / stauchen" in ein Fenster einlesen und entsprechend zoomen.

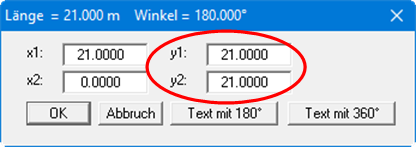

  • Um die Lage der eingelesenen Elemente (z.B. Höhe einer Schnittlinie) Ihren Zeichnungs-Koordinaten anzupassen, gehen Sie analog zum Maßstabskorrektur vor. Suchen Sie sich eine Linie aus dem DXF-Import aus, von der Sie z.B. die tatsächliche Höhe (= y-Koordinate) kennen. Nach Anwahl des Menüeintrages "Zeichnen / Objekt bearbeiten" klicken Sie auf die Linie und in der dann erscheinenden Dialogbox auf "Koordinaten". Hier ist die aktuelle y-Koordinate der angeklickten Linie angegeben.


Errechnen Sie die Differenz zwischen theoretischer und aktueller Höhe. Geben Sie diese unter "Einstellen / (Ebenen) verschieben" ein und wählen die Ebene an, auf die die Verschiebung angewendet werden soll. Aktivieren Sie zusätzlich den Knopf "in [m] (Maßstab der Zeichnung) verschieben".

Wenn Sie vor dem Einlesen der DXF-Daten noch kein endgültiges Koordinatensystem festgelegt haben, erreichen Sie die Ausrichtung der eingelesenen Zeichnungselemente einfacher über "Einstellen / Nullpunkt definieren".
