GGU-CAD: Linien nachträglich bearbeiten

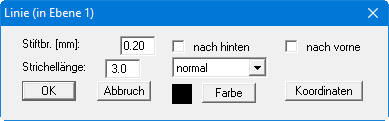

Wenn Sie nach Anwahl des Menüeintrages "Objekt bearbeiten" eine Linie anklicken, erscheint beispielsweise die folgende Dialogbox:

Sie können die Stiftbreite und die Stiftfarbe verändern sowie der Linie eine Strichelform zuweisen. Mit den Schaltern "nach hinten" oder "nach vorne" erreichen Sie, dass die Linie in der Zeichenreihenfolge als letzte oder als erste gezeichnet wird. Das ist vor allen Dingen sinnvoll, wenn Farbflächen in der Zeichnung vorhanden sind und Sie erreichen möchten, dass die Farbflächen die Linie nicht überdecken.

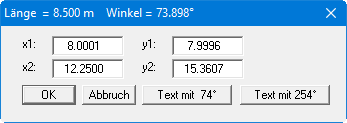

Wenn Sie den Knopf "Koordinaten" anklicken, erhalten Sie folgende Dialogbox:

Hier können Sie die Koordinaten der Linie ändern. Wenn Sie einen der beiden Knöpfe "Text mit x°" anklicken, verlassen Sie die Dialogbox und es wird automatisch die Funktion "Text" aktiviert. Sie können jetzt für die Linie eine achsenparallele Beschriftung eingeben, denn das Programm setzt den von der Linie abgegriffenen Neigungswinkel als Vorgabe in die Dialogbox des Texteditors.
