GGU-CAD: Menüeintrag "Schraffur"

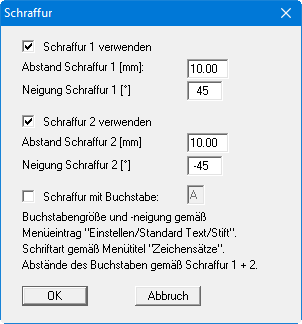

Sie können Flächen mit einer Schraffur versehen lassen. Über die Dialogbox dieses Menüeintrages können Sie die Art der Schraffur festlegen.

Sie können zwischen 2 verschiedenen Schraffuren wählen, für die Sie den Linienabstand und die Neigung vor einstellen können. Auch die gleichzeitige Verwendung beider Schraffuren ist möglich, wenn Sie beide Schalter aktivieren.

Als Besonderheit gegenüber anderen CAD-Programmen können Sie auch eine Linienschraffur mit Buchstaben ausführen lassen. Aktivieren Sie dazu die Schalter "Schraffur mit Buchstabe" und "Schraffur 1 verwenden". Auf der gedachten Schraffurlinie 1 wird dann der Buchstabe, den Sie in dem zugehörigen Feld definiert haben, in dem unter Schraffur 2 angegebenen Abstand gesetzt. Sie definieren also mit dem "Abstand Schraffur 1" den Zeilenabstand und mit dem "Abstand Schraffur 2" den Abstand zwischen den Buchstaben. Um einen geänderten Buchstabenabstand zu definieren, müssen Sie die Dialogbox einmal mit aktiviertem Schalter für Schraffur 2 verlassen und anschließend noch einmal öffnen und den Schalter 2 wieder deaktivieren.

Es wird immer der Buchstabe des Zeichensatzes verwendet, der gerade aktuell angewählt ist (siehe Menütitel Zeichensätze). Wenn Sie z.B. als aktuellen Zeichensatz BODEN.STZ ausgewählt haben (Häkchen vor dem Zeichensatznamen im Menütitel "Zeichensätze") und als Buchstaben das "U" (großes U) angegeben haben, dann wird der angewählte Bildschirmbereich (siehe Menüeintrag "Spezial / schraffieren") mit der nach DIN bekannten Schluffsignatur ausgefüllt, da im Zeichensatz BODEN.STZ das große "U" mit der Schluffsignatur belegt ist. Sie können mit dem Zeichensatzeditor CHARKONV.EXE, der mitgeliefert wird, auch eigene Zeichensätze mit beliebigen Buchstabenformen belegen und so eine Buchstabenschraffur nach eigenem Belieben erzeugen.
