GGU-CAD: Schraffieren

Um einen Bereich zu schraffieren, muss ein Polygon vorhanden sein, das den zu schraffierenden Bereich umgrenzt. Zeichnen Sie zunächst mit dem Menüeintrag "Zeichnen / Polygon" einen geschlossenen Polygonzug mit z.B. 5 Aufpunkten. Wählen Sie nun den Menüeintrag "Spezial / schraffieren" und klicken anschließend die erste Linie des Polygonzugs an. Ausgehend von dieser ersten Linie sucht das Programm nun weitere Linien, die mit der jeweils vorhergehenden Linie einen gemeinsamen End- oder Anfangspunkt aufweisen. Danach erscheint ein Abfragefenster:

Wenn Sie in der Box "Edit" auswählen, können Sie durch Anklicken von weiteren Linienobjekten den selektierten Polygonzug erweitern bzw. aufgenommene Linien aus dem selektierten Polygonzug entfernen. Auch können jetzt noch Änderungen der Grundeinstellungen (Menüeintrag "Einstellen / Schraffur" s.u.) vorgenommen werden. Haben Sie Ihre Editierarbeit abgeschlossen, zeigen Sie dem Programm das durch einen Klick auf die rechte Maustaste an. Anschließend erfolgt wieder die obige Abfrage "Polygon OK ?". Wenn Sie dies bestätigen, wird die Schraffur gezeichnet und es erscheint ein weiteres Abfragefenster:

Sind Sie mit der Schraffur einverstanden, klicken Sie auf "ja" und die Schraffur wird in die Zeichnung übernommen. Klicken Sie auf "nein", befinden Sie sich wieder im Edit-Modus und können Linien des Polygonzuges aufnehmen oder entfernen oder die Schraffureinstellungen verändern.

Wenn Sie beim Anklicken der ersten Linie überlappend die [Shift]-Taste drücken, wird nur diese eine Linie selektiert und eine weitere Suche nach Nachbarlinien unterdrückt. Sie können dann ohne [Shift]-Taste weitere Linien durch Anklicken hinzufügen.

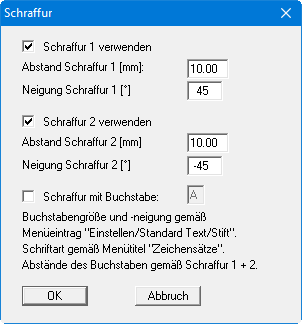

Das Programm zeichnet die Schraffur mit den Einstellungen, die Sie im Menüeintrag "Einstellen / Schraffur" ändern können:

Schraffiert wird wahlweise mit Schraffur 1 oder 2 oder mit beiden. Alternativ zur Schraffur mit Linien kann auch mit Buchstaben schraffiert werden. Wenn Sie den Schalter "Schraffur mit Buchstabe" aktivieren, wird anstelle von Linien ein Buchstabe mehrmals auf der Linienposition gezeichnet (siehe auch Menüeintrag "Einstellen / Schraffur"). Mit dem Programm CHARKONV.EXE (beigefügt) können Sie eigene Zeichensätze definieren. So kann z.B. der Buchstabe "U" mit der Schluffsignatur belegt werden. Bei entsprechender Einstellung wird dann mit dieser Schluffsignatur schraffiert. Der beigefügte Vektor-Zeichensatz "BODEN.STZ" enthält z.B. die Schluffsignatur unter dem Buchstaben "U".
