GGU-COMPACT: Menüeintrag "Versuchswerte von Hand"

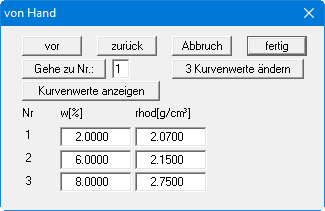

Neben der Eingabe von im Labor ermittelten Versuchsgrößen und der anschließenden Berechnung der Proctorkurve ist es auch möglich, Wassergehalt und zugehörige Trockendichte direkt einzugeben. Das ist z.B. sinnvoll, wenn Sie eine nur als Grafik eines anderen Labors vorliegende Proctorkurve als Anlage in Ihren eigenen Bericht aufnehmen wollen. Nach einer Sicherheitsabfrage erscheint folgende Dialogbox:

Wählen Sie zunächst den Knopf "x Kurvenwerte ändern" und geben Sie die Anzahl von Werten an, die Sie bearbeiten wollen (z.B. "3"). Anschließend können Sie dann drei Wertepaare (Wassergehalt und Dichte) eingeben. Nach der Betätigung des Knopfes "fertig" werden die Versuchsergebnisse grafisch dargestellt. Durch Verkleinern der Anzahl können vorhandene Wertepaare am Ende der Liste gelöscht werden, jedoch müssen immer 2 Wertepaare stehen bleiben. Die über diesen Menüeintrag eingegebenen Wertepaare werden nach einer Sicherheitsabfrage alle gelöscht, wenn Sie erneut den Menüeintrag "Bearbeiten / Versuche" anwählen.

Die Dialogbox stellt gleichzeitig maximal 8 Wertepaare dar. Wenn mehr als 8 Wertepaare eingegeben worden sind, können Sie mit "vor" und "zurück" in der Tabelle blättern oder nach Eingabe der Nummer über den Knopf "Gehe zu Nr.:" direkt zum gewünschten Wertepaar springen. Über den Knopf "Kurvenwerte anzeigen" können Sie die zu den eingegebenen Versuchen gehörenden Proctorwerte berechnen und anzeigen lassen.
