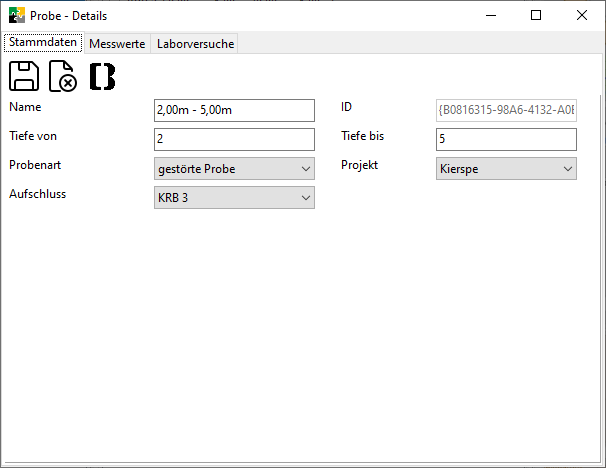

GGU-CONNECT - Dialog "Probe"

Einer Bohrung sind beliebig viele Proben zuordbar.

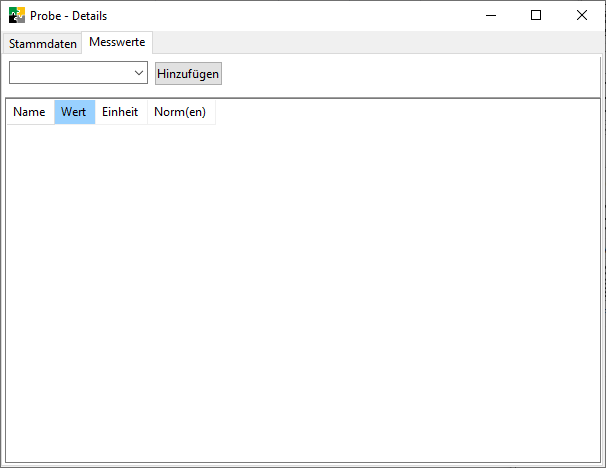

Einer Probe sind beliebig viele Messwerte zuordbar.

‌

GRAI-Analyse

Für ausgewählte Proben steht eine KI-gestützte Kornverteilungsanalyse zur Verfügung. Diese nutzt einen Online-Dienst der BOKU Wien zur automatischen Bestimmung von Korngrößenverteilungen basierend auf Bildern.

Die GRAI-Analyse kann über die Schaltfläche GRAI-Analyse in der Toolbar aufgerufen werden und erfordert ein Bild der Bodenprobe (JPG, JPEG oder PNG Format).

Analysierte Parameter:

Bodenanteile: Ton, Schluff, Sand, Kies, Steine (in %)
Korngrößenparameter: d10, d30, d60 (in mm)
Ungleichförmigkeitszahl (Cu) und Krümmungszahl (Cc)

Die Ergebnisse werden automatisch als Bodeneigenschaften in der Probe gespeichert und in einem tabellarischen Dialog angezeigt.

Hinweis: Das experimentelle Verfahren entstand im Rahmen des EU-Forschungsprojekts GRID (https://grid.boku.ac.at))

‌

‌

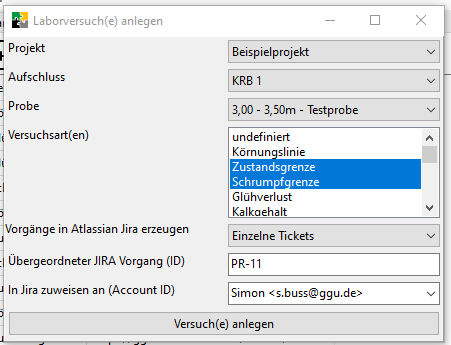

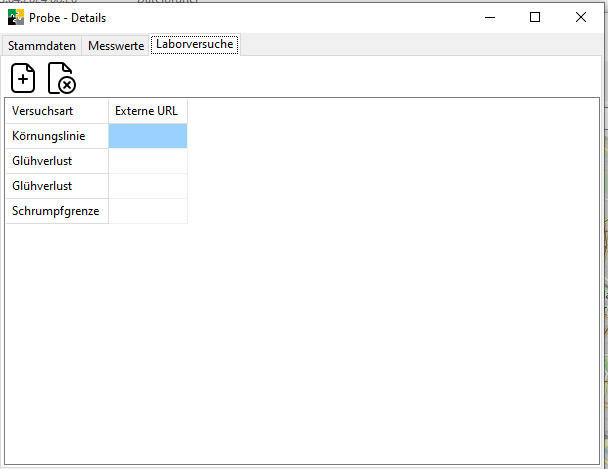

Folgende Versuchsarten sind unterstüzt:

Körnungslinie
Zustandsgrenze
Schrumpfgrenze
Glühverlust
Kalkgehalt
Rahmenscherversuch
Einaxiale Druckfestigkeit
Dichte
Wassergehalt
Durchlässigkeit
Ödometerversuch
Korndichte
Proctor
Wasseraufnahmevermögen
Triaxialer Scherversuch
Dichteste und lockerste Lagerung
sonstiges

Für eine vollständige Funktionalität muss auf Jira Seite ein Custom Field erzeugt werden mit folgenden Eigenschaften:

Mehrfachauswahl mit den o.g. Auswahlmöglichkeiten.

Die ID des Custom Fields muss neben anderen Informationen unter Einstellungen > Online Services konfiguriert werden.

Für die Auswahl der Zuordnung muss die Atlassian Account ID verwendet werden. Diese kann in Einstellungen > Kontakte hinterlegt und über das Dropdown-Menü ausgewählt werden.

‌

Siehe auch

Für zusammengesetzte Proben aus mehreren Einzelproben siehe: Dialog "Mischprobe"

‌
