GGU-CONNECT - Dialoge zur Baugrundmodellierung

Hier werden die unterschiedlichen Dialoge beschrieben, die sich mit der Modellierung und Bodenkennwerten beschäftigen

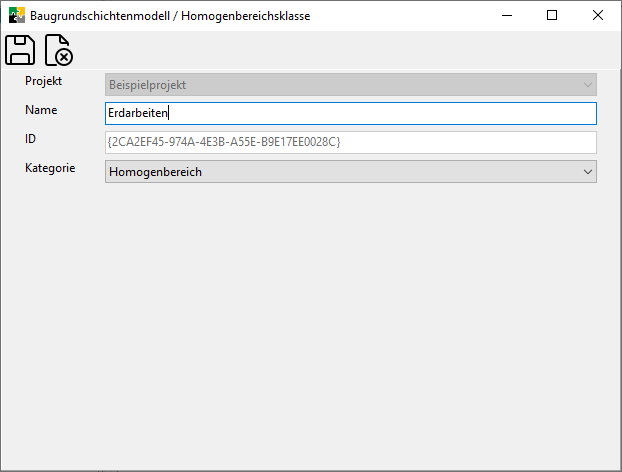

Homogenbereichsklasse

Beschreibt eine Klasse von Homogenbereichen wie z.B. Erdarbeiten.

Hier ist der Name einstellbar so wie die Kategorie: Baugrundschichtenmodell oder Homogenbereich.

Außerdem kann die Homogenbereichsklasse hier gelöscht werden.

‌

Baugrundschicht / Homogenbereich

Beschreibt eine Baugrundschicht für die Berechnung oder einen Homogenbereich.

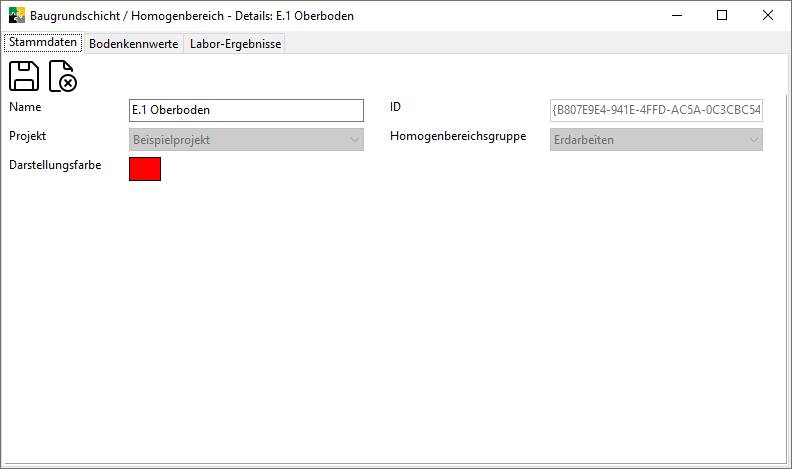

Stammdaten

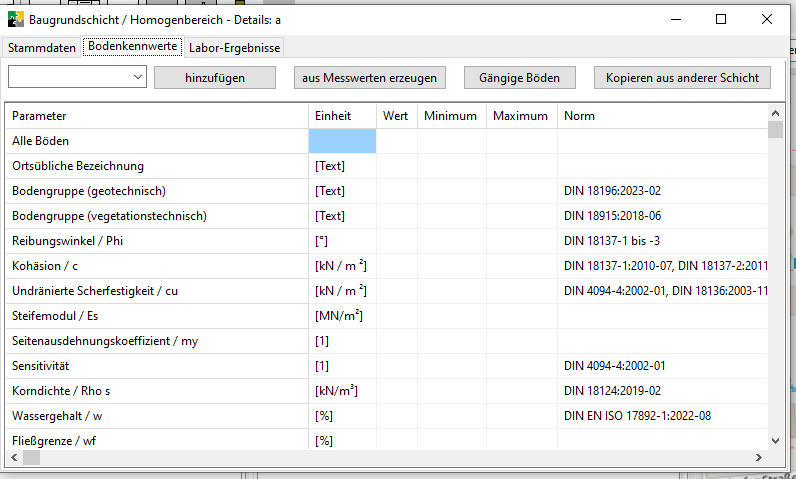

Bodenkennwerte

In diesem Bereich sind die Bodenkennwerte des Homogenbereichs bzw. der Baugrundschicht einstellbar.

Dabei kann aus der Liste der definierten Kennwerte gewählt werden, vgl. https://ggu-software.atlassian.net/wiki/spaces/manual/pages/195723279 oder es können frei Eigenschaften angelegt werden.

Hinzufügen

Auswahl der Eigenschaft aus der Auswahlbox und Klick auf "hinzufügen" öffnet einen Dialog, der die Eigenschaften des Kennwerts hinterlegt hat und die Möglichkeit bietet, Wert, Minimalwert und Maximalwert anzugeben.

Aus Messwerten erzeugen

Darüber hinaus gibt es die Möglichkeit, Eigenschaften aus Messwerten abzuleiten, sofern der Baugrundschicht welche zugeordnet werden können. Das ist dann der Fall, wenn Proben den in Bohrungen Höhenabschnitten zugeordnet wurden, die auch dem Homogenbereiche bzw. der Baugrundschicht zugeordnet wurden. Wenn hierzu Messwerte hinterlegt sind, können aus diesen Wertebereiche vorgeschlagen werden.

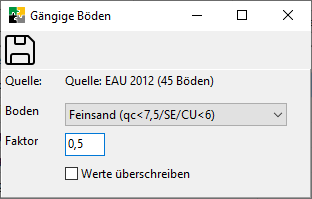

Gängige Böden

Kopieren aus anderer Schicht

Mit der Funktion "Kopieren aus anderer Schicht" können Sie Bodenkennwerte (Baugrundeigenschaften) von einer anderen Baugrundschicht bzw. einem anderen Homogenbereich in die aktuell geöffnete Baugrundschicht kopieren. Dies spart Zeit bei der Dateneingabe, wenn ähnliche Bodenparameter in mehreren Schichten verwendet werden.

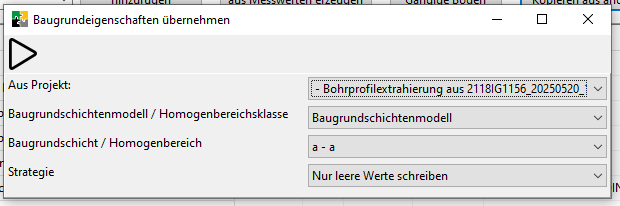

Aufruf der Funktion

Klicken Sie in der Toolbar des Baugrundschicht-Formulars auf die Schaltfläche "Inhalte kopieren".

Verwendung

Quellprojekt auswählen: Wählen Sie das Projekt aus, das die Quell-Baugrundschicht enthält (standardmäßig ist das aktuelle Projekt vorausgewählt)
Baugrundschichtenmodell / Homogenbereichsklasse: Wählen Sie das Set aus, das die Quell-Baugrundschicht enthält
Baugrundschicht / Homogenbereich: Wählen Sie die Schicht aus, von der Sie die Eigenschaften kopieren möchten
Strategie wählen: Wählen Sie eine der drei Kopierstrategien (siehe unten)
Übernehmen: Klicken Sie auf "Übernehmen", um den Kopiervorgang zu starten

Kopierstrategien

Strategie 1: "Nur leere Werte schreiben"

Kopiert nur Eigenschaften, die im Ziel noch leer sind
Existierende Werte im Ziel werden NICHT überschrieben
Empfohlen, wenn Sie bereits einige Werte manuell eingegeben haben und diese behalten möchten

Strategie 2: "Auch existierende überschreiben"

Kopiert alle Eigenschaften von der Quelle
Existierende Werte im Ziel werden überschrieben
Empfohlen für schnelles Aktualisieren mit Werten aus der Quelle

Strategie 3: "Exakte Kopie (auch existierende im Ziel löschen)"

Löscht zunächst ALLE Eigenschaften im Ziel
Kopiert dann alle Eigenschaften von der Quelle
Erstellt eine 1:1-Kopie der Quell-Eigenschaften
Empfohlen, wenn Sie eine exakte Kopie der Quellschicht erstellen möchten

Beispiel

Szenario: Sie haben eine Baugrundschicht "Sand, mitteldicht" mit vollständigen Parametern und möchten diese für eine neue Schicht "Sand, dicht" übernehmen, aber mit angepasster Wichte.

Vorgehen:

Öffnen Sie die Baugrundschicht "Sand, dicht"
Geben Sie zuerst die angepasste Wichte manuell ein
Klicken Sie auf "Inhalte kopieren"
Wählen Sie als Quelle "Sand, mitteldicht"
Wählen Sie Strategie "Nur leere Werte schreiben"
Führen Sie den Kopiervorgang aus
Ergebnis: Alle Parameter außer der Wichte werden übernommen

Hinweis: Die Funktion kopiert alle Bodenkennwerte (Soilparameter). Sie können auch zwischen verschiedenen geöffneten Projekten kopieren.

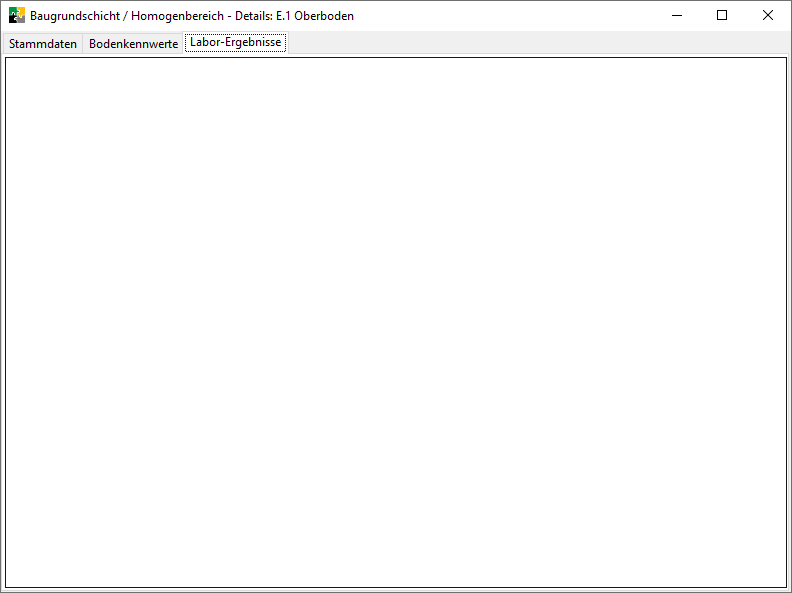

Labor-Ergebnisse

In diesem Reiter werden alle Messwerte von Proben angezeigt, die den Höhenabschnitten in Bohrungen zugeordnet werden können, denen auch Höhenabschnitte des Homogenbereichs. bzw. der Baugrundschicht zugeordnet sind. So kann sich der Anwender einen Überblick über die Proben und Messwerte verschaffen, die im Bereich des Homogenbereichs / der Baugrundschicht genommen wurden.
