GGU-CONNECT - Integration mit anderen GGU-Programmen

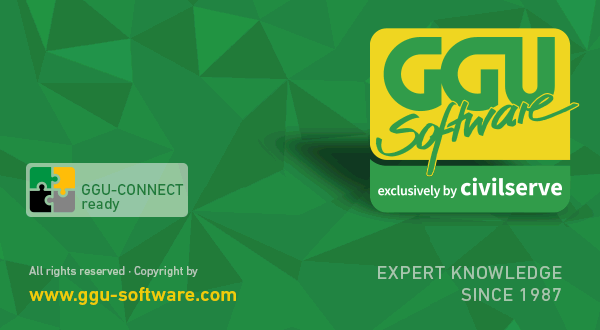

GGU-Programme, die auf die Zusammenarbeit mit GGU-CONNECT vorbereitet sind erkennen Sie an dem Icon “CONNECT-ready“ im Startbildschirm des jeweiligen Programms:
Feldauswertungsprogramme
weitere in Planung!
Datenimport
GGU-STRATIG Inhalte können in GGU-CONNECT importiert werden
als BOP-Dateien
als Verzeichnisinhalte (also alle BOP Dateien, die in einem Verzeichnisbaum enthalten sind) oder
über den Button nach GGU-CONNECT exportieren im entsprechenden Menü in GGU-STRATIG.
Dabei werden sämtliche Inhalte von Bohrungen, Rammsondierungen und Drucksondierungen importiert.
Export mit Stapelverarbeitung
Es gibt an verschiedenen Stellen in CONNECT Buttons mit dem Logo von GGU-STRATIG:
in der Aufschlussübersicht
im Aufschlussdialog
im Baugrundschnittdialog
Über diesen Button kann jeweils ein Dialog aufgerufen werden, der es ermöglicht die ausgewählten Inhalte - also eine bis beliebig viele Aufschlüsse - in STRATIG zu öffnen:
entweder alle in einer Datei
alle in einzelnen Dateien
zur Ansicht oder nur zum Speichern der entsprechenden Datei(en).
Hierbei können Vorlagen und Platzhalter verwendet werden. Über diese Funktion ist es möglich im Handumdrehen viele Dateien in der Optik des eigenen Unternehmens und mit den projektspezifischen Inhalten automatisch zu erzeugen - ohne Handarbeit.
Verwendung von GGU-STRATIG als visueller Editor von GGU-CONNECT
zu beliebigen Zeitpunkten können Inhalte in STRATIG geöffnet und geändert oder ergänzt werden. Dies kann erfolgen beim Erfassen der Erkundung, beim Korrigieren von Inhalten oder beim Zuordnen von Baugrundschichten und Homogenbereichen.
Der wesentliche Vorteil ist die intuitive, visuelle Bedienung in einer Umgebung, die viele GGU-Anwender seit langem kennen.
GGU-CLOUD-Inhalte
Aus GGU-CLOUD kann ein Text-Format exportiert werden. Dateien in diesem Format können ab GGU-CONNECT Version 1.4 importiert werden, vgl. GGU-CONNECT - Das Hauptmenü | Experimentell:-Aufschlüsse-aus-GGU-CLOUD-(*.TXT) .
Darüber hinaus können via Import in GGU-STRATIG in die Daten in GGU-CONNECT importiert werden. Weitere, tiefere Integrationen mit GGU-CLOUD sind in Planung.
Labor-Programme
weitere in Planung!
Die o.g. Programme können von CONNECT aus aufgerufen werden mittels einer ausgewählten Vorlage und darin enthaltenen Platzhaltern.
Abhängig vom Formblatt können ein oder mehrere Proben ausgewählt werden.
Die Versuchsergebnisse können nach Befüllung wieder in GGU-CONNECT übernommen werden.
Berechnungsprogramme
weitere in Planung!
In den o.g. Programmen finden Sie jeweils im Dialog “Böden” einen Button “GGU-CONNECT“.
Klick auf diesen Button ruft einen Dateiauswahldialog auf, mit dem Sie eine GGUML XML Datei laden können.
Eine solche Datei können Sie in GGU-CONNECT erzeugen mit Hilfe der Funktion
Wählen Sie vorher das Projekt aus, dessen Inhalte Sie exportieren wollen.
In den Berechnungsprogrammen können Sie dann eines der Bohrprofile aus dem GGU-CONNECT Projekt auswählen. Folgende Inhalte werden daraufhin übernommen - sofern vorhanden - und können für die Berechnungen verwendet werden:
Schichthöhen
zugeordneten Baugrundschichten
deren Kennwerte
der Bemessungsgrundwasserstand
weitere Integrationen sind in Planung.
BIM-Programme
GGU-KORFIN
Sie können per Knopfdruck die Projektinhalte nach GGU-KORFIN übertragen. Dabei werden alle Aufschlüsse, die zugeordneten Baugrundschichten und Homogenbereiche, sowie die wiederum diesen zugeordneten Kennwerte eines Projekts zugrunde gelegt und zur Erstellung eines 3D Modells verwendet. Hierbei können bereits in GGU-CONNECT Informationen hinterlegt werden wie das zu verwendende digitale Geländemodell (DGM), ein Projektursprung und Projektkoordinatensystem. Falls diese Informationen nicht angegeben werden, werden die Informationen des ersten Aufschlusses dafür verwendet und automatisch ein simples DGM erstellt. Somit sehen Sie in Sekunden ein 3D-Modell zu Ihrem Projekt - basierend auf Ihren geotechnischen Erkundungs- und Modellierungsinformationen.
In GGU-KORFIN sind dann weitere Bearbeitungen bzgl. der Modellierung, Analyse und Export der Informationen möglich.
