GGU-CONSOLIDATE: Beispielsystem

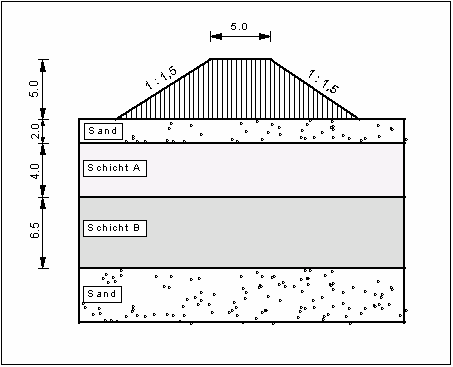

Gegeben ist folgendes System:

Die Wichte des Damm-Materials beträgt 19 kN/m³. Die Kronenbreite beträgt 5,0 m. Die Böschungen sind unter 1 : 1,5 geneigt. Für die beiden Konsolidationsschichten wurden über Laborversuche folgende Werte ermittelt:

  • Schicht A
    ES = 4 MN/m²
    k = 1 · 10-8 m/s

  • Schicht B
    ES = 2 MN/m²
    k = 1 · 10-9 m/s

Die maximale Auflast aus dem Damm beträgt 5 · 19 = 95 kN/m². Das System kann nach oben und nach unten entwässern. Die Setzung zum Zeitpunkt t = ∞ beträgt etwa 40 cm. Der Damm wird in etwa 100 Tagen geschüttet.

Zu klären ist die Frage, bis zu welchem Zeitpunkt 80 % dieser Setzungen eingetreten sind.
