GGU-CONSOLIDATE: Menüeintrag "Porenwasserdruck/Konsolidierungsverh."

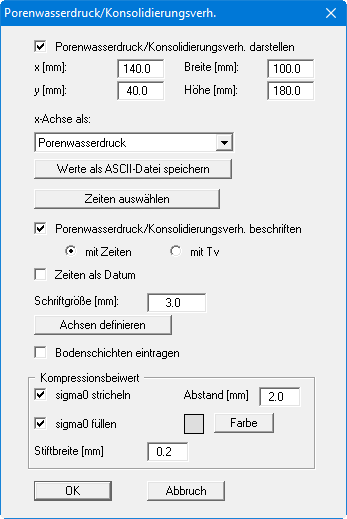

Wenn Sie in der Dialogbox dieses Menüeintrages den Schalter "Porenwasserdruck/Konsolidierungsverh. darstellen" aktivieren, erhalten Sie auf Ihrem Ausgabeblatt die grafische Darstellung des Porenwasserdruckverlaufes über die Tiefe bzw. des Konsolidierungsverhältnisses. Je nach gewählter Konsolidationsart und Systemvorgaben können Sie in der Dialogbox verschiedene Einstellungen treffen.
Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Breite" und die "Höhe" steuern Sie die Größe der Legende. In einigen Legenden können Sie hier zusätzlich die Schriftgröße der Beschriftung anpassen und/oder eine Hintergrundfarbe festlegen.
Am schnellsten können Sie die Position oder Größe der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen oder die Seiten verschieben.
Mit der Combobox unter "x-Achse als:" kann von einer Darstellung der x-Achse als Porenwasserdruck in [kN/m²] bzw. [MN/m²] auf eine Darstellung des dimensionslosen Konsolidierungsverhältnisses UZ umgeschaltet werden. Die berechneten Porenwasserdruckwerte können Sie auch in eine ASCII-Datei speichern. Dabei können Sie in einer Dialogbox festlegen, bis zu welcher Zeit die Werte abgespeichert werden sollen.
Über den Knopf "Zeiten auswählen" erhalten Sie die folgende Dialogbox, in der Sie aus den definierten Zeiten diejenigen auswählen, die in der Grafik der Porenwasserdruckverteilung bzw. des Konsolidierungsverhältnisses aufgenommen werden sollen.
Mit dem Knopf "alle" werden alle Zeiten aktiviert. Mit dem Knopf "keine" werden alle Zeiten deaktiviert. Die Auswahl bestimmter Zeiten ist vor allen Dingen deshalb sinnvoll, weil man bei der grafischen Darstellung des zeitlichen Verlaufs des Verfestigungsgrads möglichst viele Aufpunkte (Zeiten) haben will, um kontinuierliche Verläufe zu erreichen. Bei der grafischen Darstellung der Porenwasserdruckverläufe stören jedoch zu viele Verteilungslinien, da sie häufig ineinander übergehen. Bei aktiviertem Schalter "Zeiten als Datum" in der obigen Dialogbox wird anstelle der Zeit in der gewählten Dimension das Datum der jeweiligen Konsolidationszeit dargestellt.
Bei nachträglichem Einbau von Vertikaldränagen (Konsolidationsart "Konsolidation mit beiden Typen (numerisch)") können Sie im dann aktiven Bereich "Zeiten" zusätzlich die Einbauzeit in der gewünschten Farbe markieren lassen.
Mit dem Schalter "Porenwasserdruck/Konsolidierungsverh. beschriften" werden die Verteilungslinien entweder mit den "Zeiten" oder dem Hilfswert "TV" beschriftet. TV ist definiert als
TV = CV / H² · t
CV = Konsolidierungsbeiwert = k · ES / γw
H = Schichtdicke
t = Zeit
Die Darstellung des Kurvenverlaufs über "TV" ist i.A. nur bei der Nachrechnung von normierten Kurven aus der Literatur sinnvoll.
Bei langen Konsolidierungszeiträumen kann es sinnvoll sein, die Zeitachse mit dem Datum anstelle von Tagen oder einer anderen eingestellten Zeitdimension zu beschriften (siehe Datei "Beispiel mit Datum.kon"). Aktivieren Sie dazu den Schalter "Zeiten als Datum". Um diese Funktion nutzen zu können, muss in der Dialogbox des Menüeintrages "Datei / Neu" bzw. "Bearbeiten / Art der Konsolidation" die Datumsfunktion aktiviert sein. Für das Diagramm können Sie weiterhin die "Schriftgröße" einstellen und auch eigene Achsenwerte definieren. Nach Klicken auf "Achsen definieren" legen Sie das "max. Verhältnis" der x- und y-Achse fest.
Wenn Sie den Knopf "Bodenschichten eintragen" aktivieren, wird die aktuelle Schichtenfolge in die Grafik aufgenommen. Dieser Knopf ist nur bei einer numerischen Berechnung verfügbar. Bei Berechnung mit dem Kompressionsbeiwert CC können Sie im unteren Bereich (siehe oben dargestellte Dialogbox) verschiedene Einstellungen für dessen Darstellung wählen.
