GGU-CONSOLIDATE: Menüeintrag "Porenwasserdruck (max)"

Dieser Menüeintrag ist nur bei numerischen Lösungsverfahren aktiv.

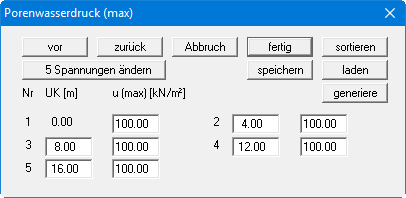

Wenn Sie die Anzahl der Spannungen verändern möchten, wählen Sie den Knopf "x Spannungen ändern" und geben anschließend die neue Anzahl von Spannungen ein. Mit dem Knopf "sortieren" erreichen Sie eine Sortierung der Spannungen nach der Tiefe. Diese Sortierung wird automatisch auch ohne expliziten Aufruf immer nach Verlassen der Dialogbox durchgeführt.

Die Schichttiefen (UK) beziehen sich, wie auch bei allen anderen Eingaben, auf OK oberste Konsolidationsschicht. Zugehörig zu diesen Tiefen definieren Sie die maßgebenden Porenwasserdrücke u.

Mit dem Knopf "speichern" können Sie eine Porenwasserdruckverteilung in eine Datei ".kon_spg" speichern", um sie bei einem anderen System über den Knopf "laden" wieder verfügbar zu haben. Sie können hier auch Spannungen aus dem Programm GGU-SETTLE laden, die Sie dort nach Erstellen eines Spannungsschnittes (Menütitel "Spezial") gespeichert haben.

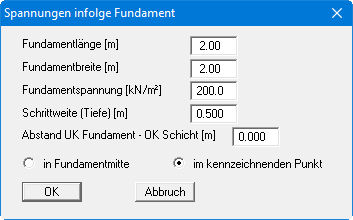

Ein besonderes Schmankerl verbirgt sich hinter dem Knopf "generiere":

Damit können Sie die Spannungsverteilung aus einem beliebigen Einzelfundament im kennzeichnenden Punkt oder in Fundamentmitte generieren. Mit der Eingabe hinter "Schrittweite (Tiefe)" definieren Sie die Tiefenabstände, an denen Spannungen berechnet werden. Falls sich das Fundament über der konsolidierenden Schicht befindet, geben Sie mit "Abstand UK Fundament - OK Schicht [m]" den Abstand vor.
