GGU-CONSOLIDATE: Menüeintrag "Zeitsetzung"

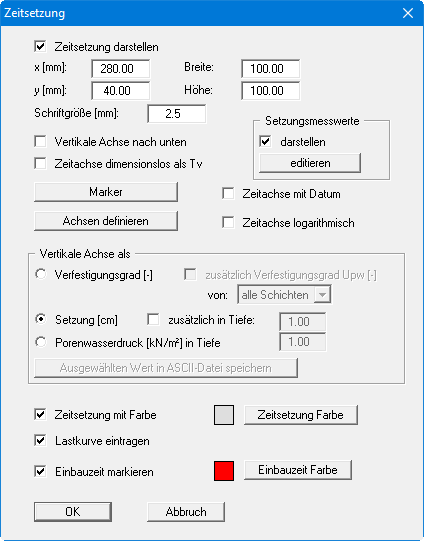

Auf dem Bildschirm wird der zeitliche Verlauf des Verfestigungsgrades dargestellt, wenn Sie in der Dialogbox dieses Menüeintrages den Schalter "Zeitsetzung darstellen" aktivieren.
Mit den Werten für "x" und "y" definieren und verändern Sie die Lage der Legende auf dem Ausgabeblatt. Über die "Breite" und die "Höhe" steuern Sie die Größe der Legende. In einigen Legenden können Sie hier zusätzlich die Schriftgröße der Beschriftung anpassen und/oder eine Hintergrundfarbe festlegen.
Am schnellsten können Sie die Position oder Größe der Legende verändern, indem Sie die Funktionstaste [F11] drücken und anschließend die Legende mit der gedrückten linken Maustaste an die gewünschte Position ziehen oder die Seiten verschieben.
Wenn der Schalter "Vertikale Achse nach unten" aktiviert ist, erfolgt eine umgekehrte Darstellung, wie sie üblicherweise für die Darstellung von Setzungen benutzt wird. Mit dem Schalter "Zeitachse dimensionslos als Tv" kann auf eine Darstellung der Zeitachse mit dimensionslosen TV-Werten umgeschaltet werden, was i.A. nur bei der Nachrechnung von normierten Kurven aus der Literatur sinnvoll ist.
Sie können über den Knopf "Marker" an den von Ihnen gewählten Zeiten Marker setzen lassen, deren Größe, Farbe und Form Sie über eine Dialogbox einstellen können. Auch die Verwendung selbst definierter Achsen oder eine logarithmische Zeitachse ist wählbar. Falls die Beschriftung der Zeitachse zu eng ist, verändern Sie gegebenenfalls die Dimension der Zeit im Menüeintrag "Bearbeiten / Art der Konsolidation". Wenn Sie dort auch die Datumsfunktion aktiviert haben, können Sie im Zeitsetzungsdiagramm durch Aktivierung des Schalters "Zeitachse mit Datum" eine zusätzliche Beschriftung mit dem Datum erreichen.
Im Bereich "Vertikale Achse als" legen Sie fest, welche Werte gegen die Zeit aufgetragen werden sollen. Je nachdem, für welche Darstellung Sie sich entscheiden, aktivieren Sie damit auch Bereiche, in denen Sie weitere Einstellungen zum gewählten Wert treffen können. In der obigen Dialogbox ist der Schalter "Setzung [cm]" aktiviert. Daher ist auch der Bereich "Setzungsmesswerte" aktiv, und Sie können einzelne Messwerte, die z.B. vor Ort an Setzungspegeln gemessen wurden, zusätzlich zur berechneten Setzungskurve darstellen lassen. Die zusätzlichen Messwerte geben Sie in einer gesonderten Dialogbox ein, die Sie nach Klicken auf den Knopf "editieren" erhalten. Bei aktivierter Darstellung des Porenwasserdruckes können Sie die berechneten Porenwasserdruckwerte einer bestimmten Tiefe in eine ASCII-Datei speichern.
Im unteren Bereich der Dialogbox können Sie weitere Darstellungselemente aktivieren, u.a. können Sie den Zeitsetzungsbereich farbig hinterlegen lassen. Wenn Sie eine Lastzunahme definiert haben, kann die der Berechnung zugrunde liegende Treppenfunktion mit dem Knopf "Lastkurve eintragen" in die Grafik aufgenommen werden. Damit sparen Sie sich die gesonderte Darstellung der Lastkurve (siehe Menüeintrag “Formblatt / Lastkurve”). Die Einstellung von Farbe und Stiftbreite für die Lastkurve können Sie im Menüeintrag "Ansicht / Stifte" verändern. Bei nachträglichem Einbau von Vertikaldränagen (Konsolidationsart "Konsolidation mit beiden Typen (numerisch)") können Sie zusätzlich die Einbauzeit in der gewünschten Farbe markieren lassen.
