GGU-CONSOLIDATE: Numerische Lösungsverfahren (Systemdaten)

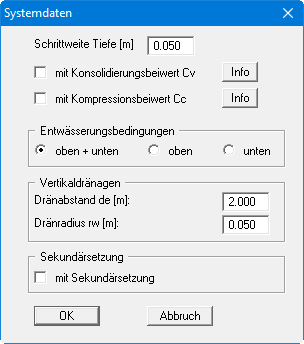

Wenn Sie eines der numerischen Lösungsverfahren anwenden, wählen Sie unter "Bearbeiten / Systemdaten" nur die allgemeinen Randbedingungen aus. Die Eingabe der Bodenkennwerte erfolgt im Menüeintrag "Bearbeiten / Böden". Die folgende Dialogbox erhalten Sie bei der Auswahl "Konsolidation mit beiden Typen (numerisch)".
Sie geben zunächst die Schrittweite für die Tiefe (Differenzenverfahren) an. Der standardmäßige vorgegebene Wert von 0,05 ist im Allgemeinen nur bei sehr dünnen Schichten nicht ausreichend. Wenn Sie unsicher hinsichtlich der Schrittweite sind, wiederholen Sie eine bereits durchgeführte Berechnung mit halber oder auch mit doppelter Schrittweite und vergleichen anschließend beide Lösungen. Sind die Abweichungen gering, war der gewählte Zeitschritt ausreichend klein gewählt.
Des Weiteren legen Sie fest, ob die Berechnung mit Konsolidierungsbeiwert CV und/oder mit Kompressionsbeiwert CC erfolgen soll.
Im unteren Bereich definieren Sie die Entwässerungsbedingungen und die Dimensionen der Vertikaldränagen. Wenn Sie unter dem Menüeintrag "Bearbeiten / Art der Konsolidation" eines der anderen numerischen Verfahren wählen, wird jeweils nur der relevante Bereich ("Entwässerungsbedingungen" oder "Vertikaldränagen") in der obigen Dialogbox angezeigt.
Wenn Sie eine Sekundärsetzung berücksichtigen möchten, aktivieren Sie den Schalter "mit Sekundärsetzung". Die Eingabe des Bodenkennwertes CB(log) für die einzelnen Bodenschichten erfolgt unter dem Menüeintrag "Bearbeiten / Sekundärsetzungen".
