GGU-CONSOLIDATE: Versuch 5 - Konsolidation (numerisch) mit tatsächlicher Porenwasserdruckverteilung und zeitabhängiger Belastungsfunktion und Randbedingung

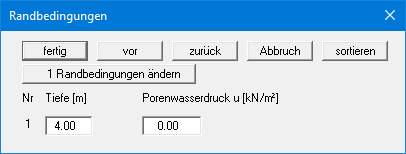

Unter der Annahme, dass die zwischengeschaltete Sandschicht für einen Porenwasserdruck u = 0 sorgen kann, kann das System entsprechend angepasst werden. Wählen Sie den Menüeintrag "Bearbeiten / Randbedingungen" und stellen Sie die Anzahl der Randbedingungen auf 1. Geben Sie anschließend folgende Werte ein:

Damit wird im Übergang der Schichten ein Porenwasserdruck von 0 während der Konsolidierung simuliert.

Wählen Sie den Menüeintrag "System / berechnen". Eine Auswertung der Berechnung zeigt, dass die Konsolidationszeit, in der 80 % der Setzungen eingetreten sind, nun ca. 310 Tage beträgt. Da in dieser Berechnung jedoch der Schüttvorgang von 100 Tagen enthalten ist, reduziert sich die Liegezeit nach Beendigung der Schüttung auf 210 Tagen.

Der Auftraggeber fragt, ob es nicht noch kürzer geht. Natürlich geht das, aber nur mit Vertikaldränagen (siehe Versuch 6).
