GGU-CONSOLIDATE: Versuch 7: Konsolidation (numerisch) mit Vertikaldränagen mit tatsächlicher Porenwasserdruckverteilung und zeitabhängiger Belastungsfunktion

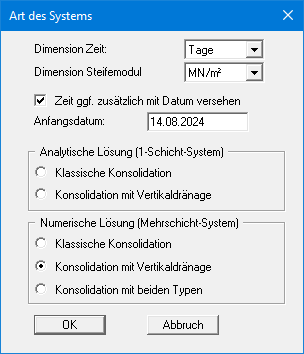

In Analogie zu Versuch 6 wird nun ein Zwei-Schichten-System untersucht. Wählen Sie im Menüeintrag "Bearbeiten / Art der Konsolidation" folgende Einstellung:

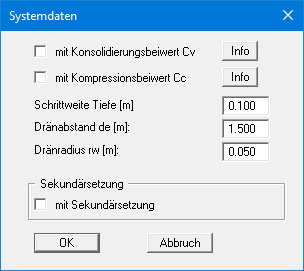

Geben Sie unter "Bearbeiten / Systemdaten" folgende Werte ein:

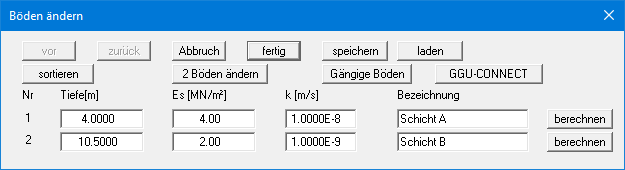

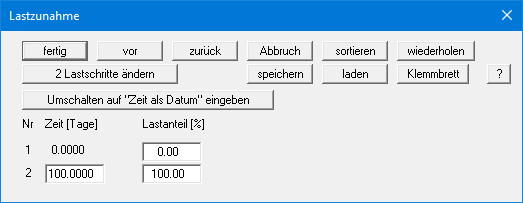

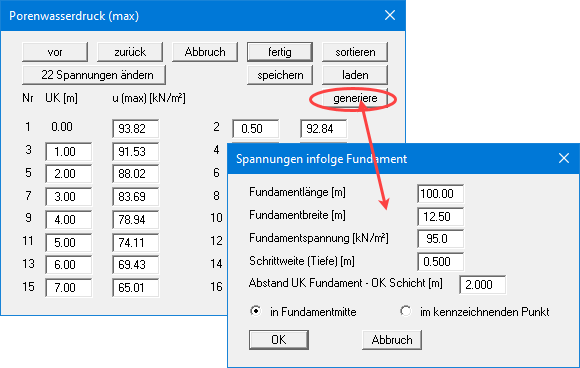

Die Eingaben hinsichtlich der Bodenkennwerte, der Porenwasserdruckverteilung und der Lastzunahmen erfolgen analog zu den Versuchen 2 bis 4. Am einfachsten laden Sie sich die Datei zu Versuch 4.


Randbedingungen können bei der numerischen Berechnung von Vertikaldränagen nicht berücksichtigt werden.

Die Berechnung zeigt, dass - nach Beendigung der Schüttungszeit von 100 Tagen - nun nach einer Liegezeit von weiteren 10 Tagen 80 % der Setzungen eingetreten sind. Das ist dem Auftraggeber immer noch zu viel.

Geplant wird derzeit ein vollständiger Bodenaustausch im Schutz einer aufwendigen Spundwandkonstruktion. Das Austauschmaterial weist eine Durchlässigkeit von > 1 · 10-5 m/s auf. Neben der deutlichen Reduzierung der Absolutsetzungen ergibt eine Prognose des Zeitsetzungsverlaufs, dass nach ca. 2 Stunden 99 % der Setzungen eingetreten sind. Damit kann man leben !?
