GGU-DOLPHIN: Ausgewählten Lastfall berechnen

Sie finden das nachfolgende Beispiel als Datei "Beispiel Lastfall Arbeitsvermögen.ggu_dlb" im Beispiele-Ordner des Programms.

Wenn Sie in der oben dargestellten Dialogbox einen einzelnen Lastfall für die Berechnung auswählen, erhalten Sie jeweils angepasste Dialogboxen.

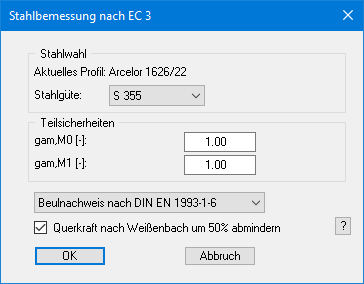

Bei den Lastfällen "Arbeitsvermögen …." erscheint als erstes eine Dialogbox zur Stahlbemessung nach EC 3, nachfolgend beispielhaft für den Lastfall "Arbeitsvermögen mit Variation von H,q,k" dargestellt:

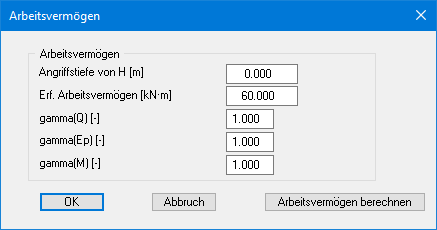

Im Anschluss erhalten Sie die Dialogbox mit Einstellungen zur Ermittlung des Arbeitsvermögens.

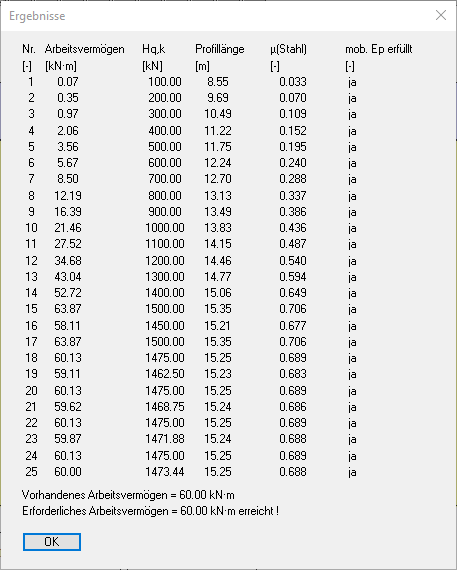

Auch hier können Sie das erforderliche Arbeitsvermögen entweder eingeben oder über den Knopf "Arbeitvermögen berechnen" vom Programm ermitteln und eintragen lassen (siehe Erläuterungen im Menüeintrag "Editor 1 / Lastfälle allgemein"). Das Programm rechnet bei diesem Beispiel anschließend mit der Variation von H,q,k durch und stellt Ihnen die Ergebnisse zunächst in einer Infobox dar:

In diesem Fall wurde das erforderliche Arbeitsvermögen gerade so erreicht. Wenn der Stahlnachweis nicht geführt werden kann, wird die Berechnung abgebrochen.

Sofern die Stahlbemessung nicht bereits in den Berechnungsboxen abgefragt wurde, erhalten Sie nach Abschluss der Berechnung eine Abfrage zur Stahlbemessung. Bei einigen Lastfällen können Sie die Bemessung für das gewählte Profil durchführen oder vom Programm nach dem optimalen Profil suchen lassen. Sie erhalten die Dialogboxen, die Sie auch über den Menüeintrag "System / bemessen" aufrufen können.
