GGU-DOLPHIN: Fender berechnen

Das Programm enthält eine Datenbank mit handelsüblichen Fendern, für die jeweils das Arbeitsvermögen EA und die Bruchlast RF angegeben sind. Für die Fenderberechnung ist zunächst das erforderliche Arbeitsvermögen des Schiffs zu ermitteln. Danach wird die Bruchlast RF des Fenders als Horizontallast verwendet und das daraus resultierende Arbeitsvermögen Ed ermittelt. Die Summe von EA und Ed muss größer als das erforderliche Arbeitsvermögen sein.

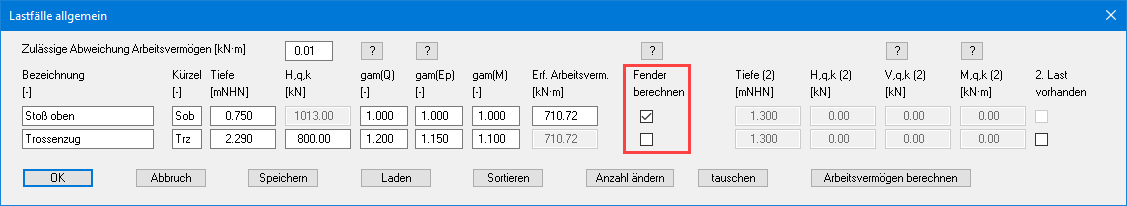

Wenn Sie in der Startdialogbox "Lastfälle allgemein mit Fender" auswählen, erhalten Sie zunächst ebenfalls die Dialogbox zur Einstellung der Stahlbemessung nach EC 3 (siehe Menüeintrag “System berechnen” Abschnitt “Mehrere Lastfälle in einem Berechnungsgang berechnen”). Im Anschluss wird die fast identische Dialogbox zur Festlegung der Lastfälle angezeigt. Im Unterschied dazu können Sie jedoch eine Fender-Berechnung durch Aktivieren des Schalters am Ende jeder Lastfallzeile auswählen.

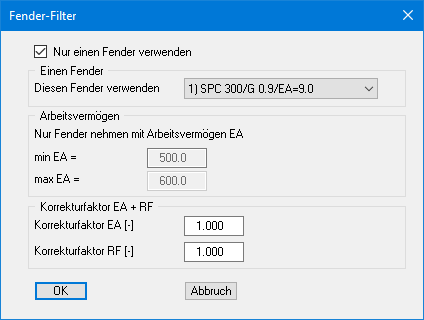

Für die Fenderberechnung ist zunächst das Erf. Arbeitsvermögen einzugeben oder über den Knopf "Arbeitsvermögen berechnen" zu ermitteln (siehe dazu auch Menüeintrag "Editor 1 / Lastfälle allgemein"). Um den Berechnungsvorgang zu optimieren, erhalten Sie nach Verlassen der obigen Box die nachfolgende Dialogbox, in der Sie die zu berechnenden Fender eingrenzen können:

In der Standardeinstellung rechnet das Programm alle Fender durch, deren Arbeitsvermögen EA im festgelegten Bereich liegt. Sie können aber auch mit einem bestimmten Fender rechnen, wenn Sie den Schalter "Nur einen Fender verwenden" aktivieren und den gewünschten Fender anschließend aus der hinterlegten Fender-Datenbank auswählen.

Nach Verlassen der Dialogbox startet die Berechnung. Anschließend werden der Ergebnisse zunächst in einer Infobox und danach in der Grafik und in der Ergebnis-Legende dargestellt.

Sie finden ein weiteres Beispiel zur Fender-Berechnung als Datei "Beispiel Lastfälle allgemein_Fender.ggu_dlb" im Beispiele-Ordner des Programms.
