GGU-DOLPHIN: Mehrere Lastfälle in einem Berechnungsgang berechnen

Sie finden das nachfolgende Beispiel als Datei "Beispiel Lastfälle allgemein_3 Fälle.ggu_dlb" im Beispiele-Ordner des Programms.

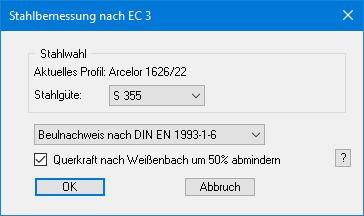

Für dieses Beispiel wählen Sie "Lastfälle allgemein" im Auswahlmenü der Startdialogbox. Vorab sollten Sie im Menütitel "Editor 2" ein Bemessungsprofil aus der Profil-Liste auswählen (hier: Arcelor 1626/22). Sie erhalten dann für das gewählte Profil zunächst die folgende Dialogbox zur Stahlbemessung nach EC 3:

Bei Verwendung mehrerer Profile für einen Dalben treffen Sie die Entscheidung zu Stahlgüte und Beulnachweis bereits bei der Profilauswahl im Menüeintrag "Editor 2 / Unterschiedliche Profile". Die Dialogbox zur Stahlbemessung ist dann auf den Schalter zur Abminderung der Querkraft reduziert.

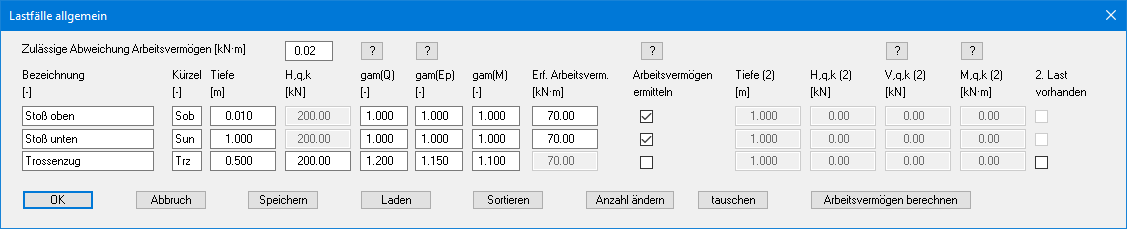

Nach Übernahme Ihrer Vorgaben sehen Sie dieselbe Dialogbox zur Einstellung der gewünschten Lastfälle, wie sie bereits für den Menüeintrag "Editor 1 / Lastfälle allgemein" beschrieben wurde:

Starten Sie die Berechnung mit "OK". Das Programm rechnet die eingestellten Lastfälle nacheinander durch. Wenn der Stahlnachweis nicht geführt werden kann, wird die Berechnung mit einem Hinweis auf den Lastfall, bei dem der Stahl versagt, abgebrochen.

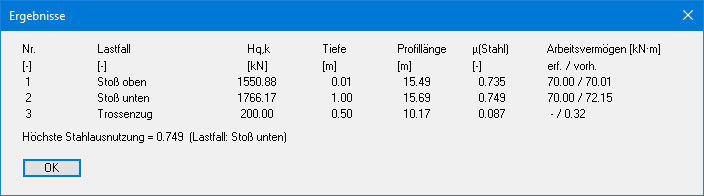

Bei einem erfolgreichen Durchlauf werden Ihnen nach einer Info zu den Rechenläufen und der Rechenzeit die Ergebnisse in einer weiteren Infobox und anschließend auf dem Bildschirm in der Ergebnis-Legende dargestellt.

In der Grafik wird der Lastfall mit der höchsten Stahlausnutzung entsprechend hervorgehoben und beschriftet.
