GGU-DOLPHIN: Menüeintrag "Lastfälle allgemein"

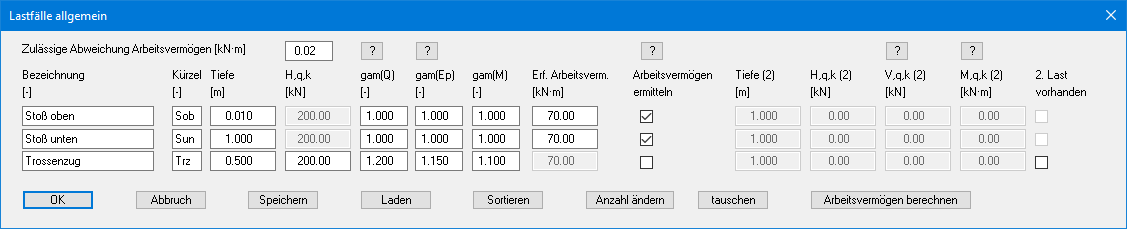

Über diesen Menüeintrag können Sie bis zu 10 Lastfälle definieren, die bei der späteren Berechnung nacheinander durchgerechnet werden. Dieselbe Dialogbox erhalten Sie auch, wenn Sie die Berechnung mit Lastfälle allgemein starten. Sie können die Lastfälle daher auch noch nach Starten der Berechnung anpassen (siehe Menüeintrag “System / berechnen” Abschnitt “Mehrere Lastfälle in einem Berechnungsgang berechnen”).

Wenn Sie den Schalter "Arbeitsvermögen ermitteln" hinter einem Lastfall aktivieren, wird das Arbeitsvermögen über eine Variation von H,q,k ermittelt. Bei deaktiviertem Schalter wird das Arbeitsvermögen mit dem Wert ermittelt, den Sie im dann aktiven Feld "H,q,k" eingeben. Bei einem festen Wert für "H,q,k" können Sie am Ende der Zeile nach Aktivierung des Schalters "2. Last vorhanden" eine zusätzliche H-Last und/oder V-Last definieren.

Das erforderliche Arbeitsvermögen können Sie direkt eingeben oder über den Knopf "Arbeitvermögen berechnen" vom Programm ermitteln und eintragen lassen. Sie erhalten nach Klicken auf den Knopf zunächst eine Dialogbox, in der Sie die Berechnung über eine "Einfach-Formel" oder eine "Experten-Formel" auswählen (siehe EAU 2012, Kap. 6.15.4). Bei Auswahl der "Einfach-Formel" erhalten Sie die folgende Dialogbox:

Über die "?"-Knöpfe erhalten Sie Informationen zu den Parametern und Empfehlungen zu den Eingabewerten. Bei Anwendung der "Experten-Formel" erhalten Sie die nachfolgende Dialogbox, in der Sie weitere Parameter zur Bestimmung des Arbeitsvermögens eingeben können:

Nach Eingabe Ihrer Werte und Verlassen der jeweiligen Dialogbox mit "OK" wird Ihnen das berechnete Arbeitsvermögen in einer Infobox angezeigt. Durch Klicken auf "Ja" wird der Wert in die obige Dialogbox der Lastfälle als "Erf. Arbeitsvermögen" übernommen.

Wenn Sie das erforderliche Arbeitsvermögen über eine der Formeln berechnet haben, werden Eingabewerte und Ergebnis im Protokoll mit dargestellt (Menüeintrag "Datei / Protokoll ausgeben").
