GGU-DOLPHIN: Menüeintrag "System einstellen"

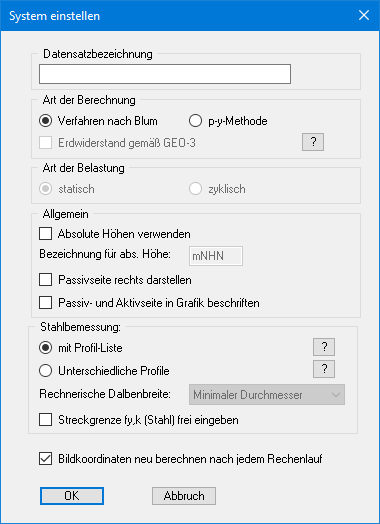

Über diesen Menüeintrag können Sie die Grundeinstellungen des aktuellen Systems verändern. Die Dialogbox, die Sie erhalten, entspricht der Box, die Sie bei der Neuanlage eines Systems über den Menüeintrag "Datei / Neu" erhalten.
Sie können eine für das zu bearbeitende Problem maßgebende Beschreibung eingeben, die in die Allgemeine Legende übernommen wird (siehe Menüeintrag “Ansicht / Allgemeine Legende”).
Die Berechnung kann wahlweise nach dem Verfahren nach Blum oder nach der p-y-Methode erfolgen. Bei der p-y-Methode wählen Sie zusätzlich noch die Art der Belastung (statisch oder zyklisch) aus. Bei deaktiviertem Schalter "Erdwiderstand gemäß GEO-3" werden die p-y-Kurven mit der Teilsicherheit für den Erdwiderstand gestaucht. International wird meist ein GEO-3-Nachweis geführt. Die Scherparameter werden dabei über Teilsicherheitsbeiwerte reduziert und das System mit den dadurch "weicheren" p-y-Kurven berechnet.
Wenn Sie den Schalter "Absolute Höhen verwenden" aktivieren, können Sie die Eingabe aller Tiefen bzw. Höhenangaben in z.B. mNHN vornehmen (Höhenangaben zählen positiv nach oben). Wenn Sie diesen Schalter nicht aktivieren, hat der Dalbenkopf die Höhe bzw. Tiefe von 0.0 und alle weiteren Angaben zu Tiefen von Schichten usw. zählen positiv nach unten. Als Nächstes können Sie die Darstellung der Passivseite nach rechts aktivieren. Bei aktiviertem Schalter "Passiv- und Aktivseite in Grafik beschriften" werden die beiden Seiten unten im System beschriftet.
Im Bereich "Stahlbemessung:" können Sie auswählen, ob zur Bemessung eines Dalben ein Profil aus der vom Programm geladenen Profil-Liste gewählt werden soll oder ob Sie einen Dalben mit unterschiedlichen Profilen in verschiedenen Tiefenbereichen bemessen möchten. Wenn Sie mit Profil-Liste arbeiten, können Sie für einige Lastfälle automatisch nach dem optimalen Profil suchen lassen. Durch Klick auf die "?"-Knöpfe erhalten Sie weitere Informationen. Um den räumlichen Erddruck zu berechnen, wird eine einheitliche Dalbenbreite benötigt. Wenn Unterschiedliche Profile gewählt werden, legen Sie über das nebenstehende Pulldown-Menü fest, mit welchem Wert für die Dalbenbreite gerechnet werden soll. Wenn Sie nicht mit der vorgegebenen Streckgrenze fy,k rechnen möchten, sondern mit eigenen Werten, aktivieren Sie dazu den entsprechenden Schalter im unteren Bereich zur Stahlbemessung.
Der Schalter "Bildkoordinaten neu berechnen nach jedem Rechenlauf" sollte immer aktiviert sein, damit nach der Bemessung unterschiedlicher Lastsituationen die Ergebnisdarstellung in der Grafik immer optimiert dargestellt wird.
