GGU-DRAWDOWN: Grunddaten für die Berechnung eingeben

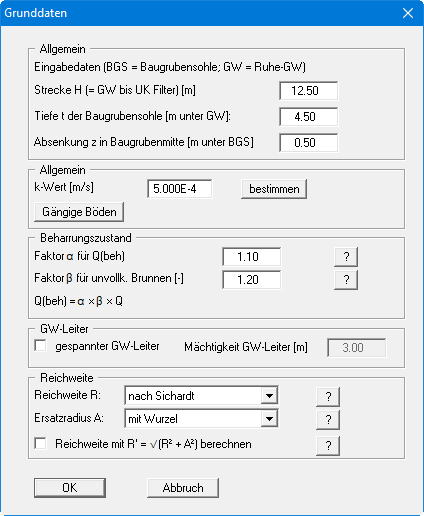

Zur Eingabe der Grunddaten des Systems und zur Abschätzung der Brunnenanzahl wählen Sie den Menüeintrag "Bearbeiten / Grunddaten". Sie erhalten folgende Dialogbox:

Die darin enthaltenen Größen sind in Abbildung 1 und Abbildung 2 erläutert. Der k-Wert kann direkt eingegeben oder nach Klicken auf den Knopf "bestimmen" nach den Verfahren von Hazen oder Beyer ermittelt und in das Eingabefeld übernommen werden.

Über den Knopf "Gängige Böden" können Sie die Durchlässigkeiten für viele gängige Böden ganz einfach aus einer Datenbank auswählen oder Zwischenwerte daraus ermitteln lassen. In der Dialogbox, die Sie darüber erhalten, können Sie auch eigene Werte einpflegen (Knöpfe "Tabelle bearbeiten"/"x Böden ändern"). Wenn Sie Änderungen vorgenommen haben, speichern Sie diese in die Datei "Soils.gng_ggu" auf Programmebene, damit Ihre geänderte Datenbank-Datei beim Programmstart mit geladen wird.

Standardmäßig wird von einem ungespannten Grundwasserleiter ausgegangen. Liegt ein gespanntes System vor, aktivieren Sie den Schalter "gespannter GW-Leiter" und geben zusätzlich die Mächtigkeit des Grundwasserleiters ein. Hinsichtlich der Festlegungsart der Reichweite und der Berechnung des Ersatzradius wird auf die Infos verwiesen, die Sie über die jeweiligen Knöpfe abrufen können. Nach der Anpassung Ihrer Daten übernehmen Sie diese mit dem Knopf "OK".
