GGU-DRAWDOWN: Menüeintrag "Baugrube"

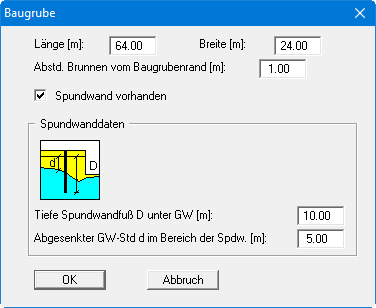

Bei rechteckigen Baugruben definieren Sie hier die Länge und die Breite der Baugrube und geben den Abstand der Brunnen vom Baugrubenrand an. Zusätzlich kann der Einfluss einer eventuell vorhandenen Spundwand berücksichtigt werden. Aktivieren Sie dazu den Schalter "Spundwand vorhanden" in der folgenden Dialogbox.

Sie können jetzt die Tiefe der Spundwand und den abgesenkten GW-Stand im Bereich der Spundwand angeben. Mit dem Menüeintrag “Systemschnitt darstellen" können Sie sich einen Überblick über die Lage der Spundwand verschaffen.

Bei polygonal begrenzten Baugruben geben Sie nur den Abstand der Brunnen vom Baugrubenrand an. Die Form der Baugrube wird im Menütitel "Baugrubenpolygon" definiert, die Eingabefelder für Länge und Breite sind daher in der Dialogbox ausgeblendet.
