GGU-DRAWDOWN: Menüeintrag "Isolinien normal"

Das Programm führt mit allen berechneten Absenkungen eine Triangulation durch und erzeugt damit ein Interpolationsnetz, das Grundlage für die Isoliniendarstellung ist. Falls Sie noch keine einzelnen Absenkungen berechnet haben, erledigen Sie das z.B. mit dem Menüeintrag “Auswertung / im Raster".

Geben Sie für die Isoliniendarstellung zunächst die Art der Absenkung vor, die Sie darstellen möchten:

Anschließend erfolgt die Triangulation, die bei sehr vielen Punkten und langsamen Rechnern durchaus einige Sekunden beanspruchen kann. Danach erscheint folgende Dialogbox:

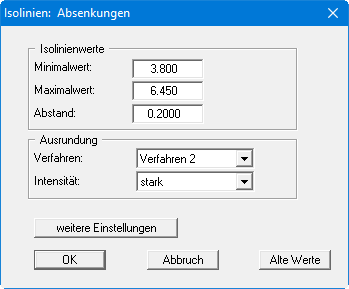

Das Programm zeigt Ihnen den vorhandenen kleinsten und größten Messwert und den Abstand, mit dem die Isolinien gezeichnet werden. Wenn die Darstellung mit einem anderen Wert als dem Messwert beginnen soll, können Sie hier die gewünschte Anfangsgröße eingeben. Ebenso können Sie den Abstand variieren, um z.B. die Anzahl der gezeichneten Isolinien zu reduzieren. Es erscheinen immer die vom Programm automatisch ausgewählten Einstellungen. Über den Knopf "Alte Werte" werden die Einstellungen übernommen, die Sie bei der vorherigen Isoliniendarstellung eingegeben haben.

Das Programm stellt Ihnen drei Ausrundungsverfahren zur Verfügung:

  • "nicht ausrunden"
    Da im Programm ein linearer Ansatz innerhalb eines Dreieckelements implementiert ist, erhalten Sie die Berechnungsergebnisse ohne programminterne Rundung.

  • "Verfahren 1" bzw. "Verfahren 2"
    Bei diesen Ausrundungsverfahren werden zwei unterschiedliche Beziersplines verwendet, für die jeweils noch Ausrundungs-Intensitäten vorgegeben werden können, um gerundete Isolinien zu erhalten. Verfahren 2 erzeugt sehr runde Isolinien mit der grundsätzlichen Gefahr, dass die tatsächlichen Ergebnisse verfälscht werden können.

Über den Knopf "weitere Einstellungen" können Sie für die Isolinien Festlegungen zur Art der Darstellung treffen, z.B. Systemränder darstellen, Dreiecksnetz eintragen, Isolinien beschriften, Schriftgröße der Beschriftung etc.

Wenn Sie Ihre Einstellungen mit "OK" bestätigen, werden die Isolinien auf dem Bildschirm dargestellt. Dabei wird die Farbe und Stiftbreite verwendet, die unter dem Menüeintrag Ansicht / Stifte" definiert ist. Wenn Sie die Isolinien in einer anderen Farbe oder Stiftbreite darstellen möchten, können Sie Ihre Änderungen dort durchführen.
