GGU-DRAWDOWN: Menüeintrag "Offene Wasserhaltung" (nur bei rechteckigen Baugruben)

Wenn Sie zu Beginn eine rechteckige Baugrube gewählt haben, können Sie über diesen Menüpunkt eine offene Wasserhaltung nach Davidenkoff berechnen.

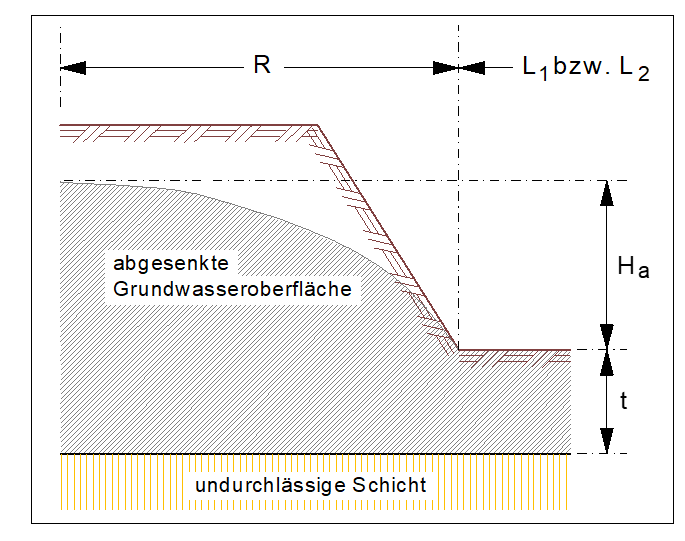

Die Berechnung erfolgt nach Formel 167 nach Herth/Arndts. Gegenüber den herkömmlichen
Definitionen ist hier die Größe H anders festgelegt. Für eine eindeutige Festlegung ist die Größe
in "H_a" umbenannt (siehe nachfolgende Abbildung).

Aus technischer Sicht müssen noch die folgenden Randbedingungen eingehalten werden:

• Freier Grundwasserspiegel

• Gehalt an absetzbaren Stoffen < 0,3 mg/L (Verhinderung unkontrollierten Bodenentzugs)

• Bei trockener Baugrube: gut durchlässige Dränschicht zwischen Baugrubensohle und
  Sauberkeitsschicht. Filterstabilitäten müssen geprüft und nachgewiesen werden.

• Bei großen Wassermengen: horizontale Dränrohre, die gegebenenfalls unter der
  Baugrubensohle verlegt werden.

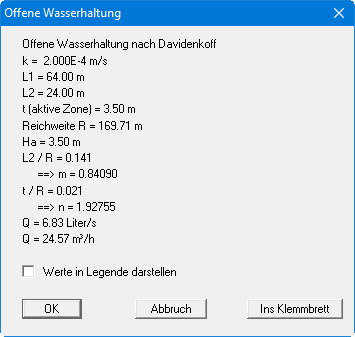

Wenn Sie die Berechnungsergebnisse anschließend in einer Legende darstellen möchten, aktivieren Sie den Schalter "Werte in Legende darstellen" in der oben dargestellten Dialogbox. Bei aktiviertem Schalter können Sie die Angaben auch über den Knopf "Ins Klemmbrett" in die Windows Zwischenablage kopieren und beispielsweise in Ihren Bericht einfügen.
