GGU-ELASTIC: Menüeintrag "ASCII-Datei lesen"

Wenn die Koordinaten von FE-Netz-Knoten in Form einer ASCII-Datei vorliegen, können diese Daten eingelesen werden. Die Daten müssen zeilenweise den x-Wert und den y-Wert eines Knotens enthalten. Dezimalbrüche müssen einen Punkt (kein Komma) enthalten. Beim Laden der ASCII-Datei müssen Sie angeben, in welcher Spalte sich der x-Wert und der y-Wert befindet.

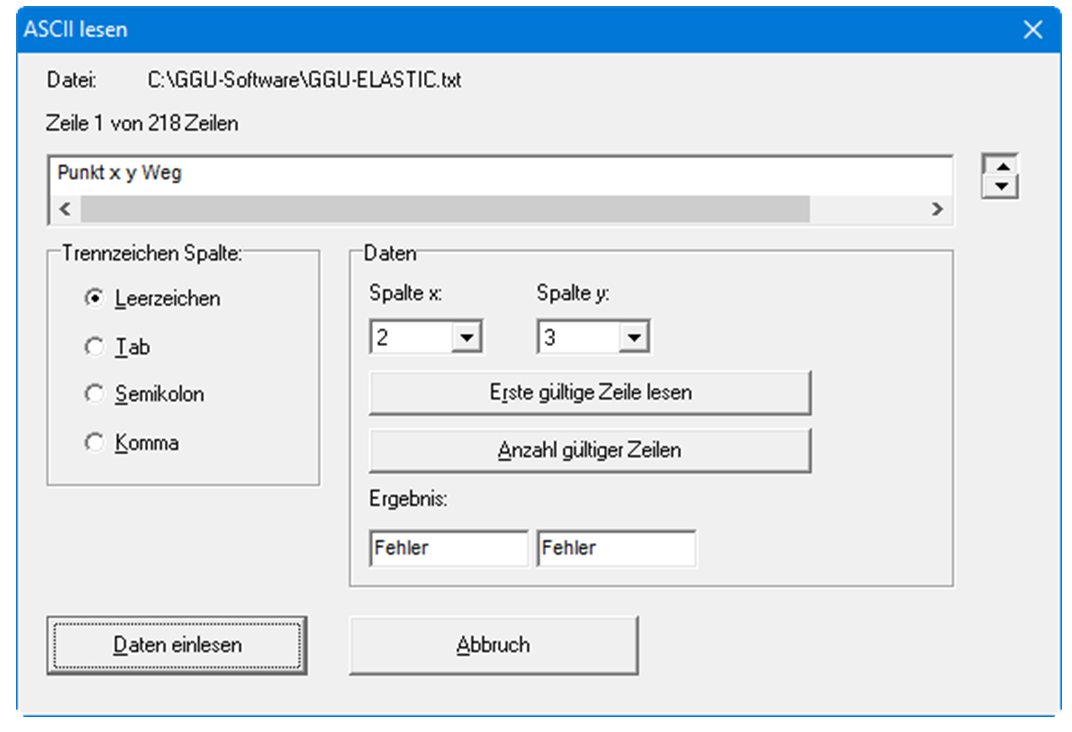

Oben wird die aktuelle Zeile der ASCII-Datei angezeigt. Mit den Pfeilen am rechten Rand bewegen Sie sich durch die Datei. In "Spalte x:" und "Spalte y:" geben Sie die Spaltennummer an, in der sich die entsprechenden Angaben befinden. Falls alle Angaben richtig sind, erscheint in der Box unter den Spalten das Ergebnis für diese Zeile. Anderenfalls erscheint eine Fehlermeldung. Verändern Sie gegebenenfalls das Trennzeichen für die Spalte.

Enthält die Datei neben gültigen auch ungültige Zeilen, werden diese beim späteren Einlesen einfach überlesen. Nach Anwahl des Knopfes "Daten einlesen" und erfolgter Durchführung erhalten Sie eine Infobox mit der Anzahl der eingelesenen Punkte und Zeichenketten. Danach können Sie die eingelesenen Koordinaten zu einem FE-Netz weiterverarbeiten.
