GGU-ELASTIC: Menüeintrag "(Isolinien) 3D Raster"

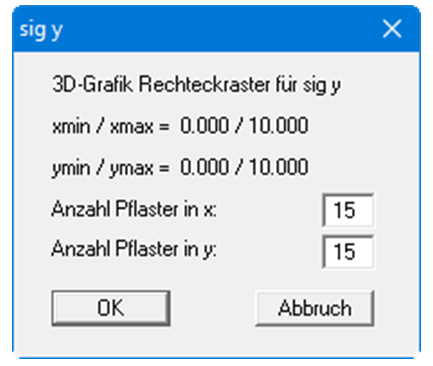

Wenn das zu Grunde liegende Dreiecksnetz sehr unregelmäßig ist, wird der dreidimensionale Eindruck häufig verfälscht. Sie können dann die Isolinien dreidimensional in einem Rechteckraster darstellen. Wählen Sie dazu zunächst die Anzahl der Unterteilungen in x und y (Pflaster):

Das Programm berechnet aus den Ergebnissen der FE-Berechnung durch lineare Interpolation die Zustandsgrößen an den Rasterpunkten. Anschließend folgt der Programmablauf der Beschreibung unter "Isolinien 3D" (siehe vorherigen Abschnitt), d.h. Sie erhalten eine Dialogbox, in der Sie die Lage des Auges einstellen können usw.
