GGU-ELASTIC: Menüeintrag "Isolinien normal"

Mit diesem Menüeintrag können Sie die Linien gleicher Zustandsgrößen darstellen.

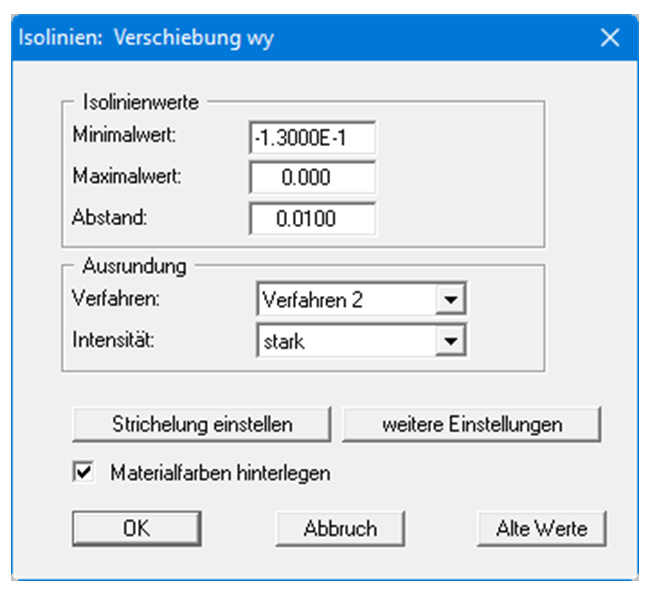

In der beispielhaft für die Verschiebung wy dargestellten Dialogbox zeigt Ihnen das Programm den vorhandenen kleinsten und größten Wert und den Abstand, mit dem die Isolinien gezeichnet werden. Wenn die Darstellung mit einem anderen Wert beginnen soll, können Sie hier die gewünschte Anfangsgröße per Hand eingeben. Ebenso können Sie den Abstand variieren, um z.B. die Anzahl der gezeichneten Isolinien zu reduzieren.

Immer wenn Sie "Isolinien normal" anwählen, erscheinen zunächst die vom Programm automatisch ermittelten Werte. Über den Knopf "Alte Werte" werden die Einstellungen übernommen, die Sie bei der vorigen Isoliniendarstellung eingegeben haben. Diese Information wird mit dem Datensatz abgespeichert

Bei den Ausrundungsverfahren können Sie wählen zwischen "nicht ausrunden" und den "Verfahren 1" und "Verfahren 2", für die jeweils noch Ausrundungs-Intensitäten vorgegeben werden können.

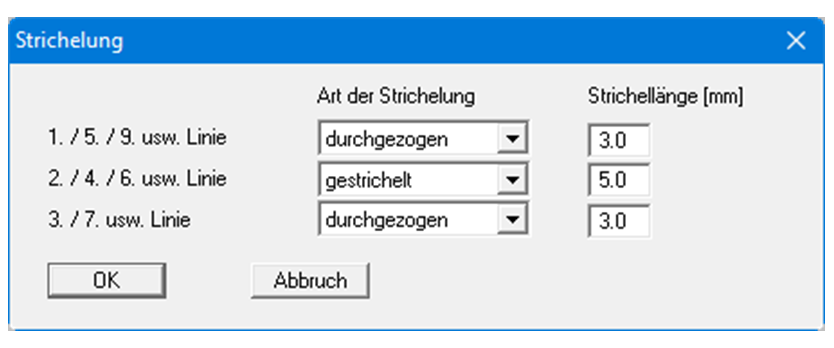

Über den Knopf "Strichelung einstellen" können Sie bei einer großen Anzahl von Isolinien eine übersichtlichere Darstellung zu erhalten, in dem Sie beispielsweise für ausgewählte Linien unterschiedliche Strichelungen einstellen. Die folgende Dialogbox zeigt ein Beispiel, bei dem immer abwechselnd eine durchgezogene Isolinie und eine gestrichelte Isolinie gezeichnet werden.

Über den Knopf "weitere Einstellungen" erhalten Sie eine Dialogbox, in der Sie weitere Festlegungen zur Isoliniendarstellung treffen können, u.a. die Art der Beschriftung.

Mit dem Knopf "Materialfarben hinterlegen" aktivieren Sie die gleichzeitige farbige Darstellung des Systems.
