GGU-ELASTIC: Menüeintrag "Streckenlasten"

Die Dimension von Streckenlasten ist z.B. kN/m/m = kN/m².

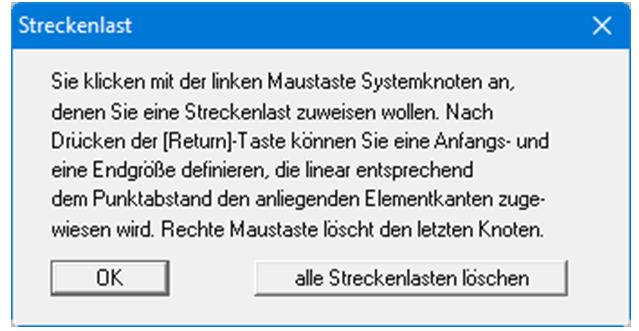

Allgemeine Informationen finden Sie unter dem Menüeintrag "Rand / Einzellasten". Die Vorgehensweise zur Definition von Streckenlasten ist in der Dialogbox erläutert.


Nach dem Anklicken von Systemknoten und dem Bestätigen mit der [Return]-Taste erhalten Sie eine Dialogbox, in der Sie den Anfangs- und den Endwert definieren. Den dazwischen liegenden Rändern wird anschließend ein Wert linear entsprechend dem Punktabstand zugewiesen.

Sind im System bereits Streckenlasten vorhanden, wird in der Dialogbox zusätzlich der Knopf "alle Streckenlasten löschen" angezeigt. Hierüber können Sie die vorhandenen Streckenlasten löschen, bevor Sie neue definieren.

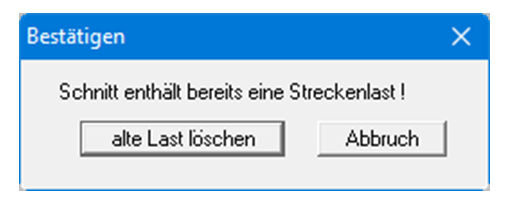

Möchten Sie einzelne Streckenlasten oder Teilabschnitte von Streckenlasten löschen, klicken Sie die Systemknoten nochmals an, bestätigen mit der [Return]-Taste und verlassen die Dialogbox für die Anfangs- und Endwerte wieder mit "OK". Es erscheint jetzt folgende Dialogbox:


Klicken Sie den Knopf "alte Last löschen" so lange, bis alle Teilabschnitte der markierten Streckenlast gelöscht sind, und definieren Sie dann, wenn gewünscht, eine neue Streckenlast. Verlassen Sie die Box zwischendurch mit "Abbruch", bleiben die noch nicht gelöschten Ränder bestehen.
