GGU-ELASTIC: Menüeintrag "Werte im Knoten"

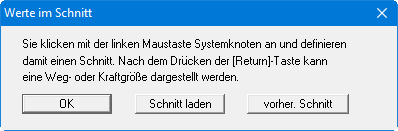

Sie können Zustandsgrößen in einem Schnitt darstellen. Nach Anwahl des Menüeintrags erhalten Sie dazu die folgende Erläuterung der Vorgehensweise bei der Schnittfestlegung.
Wenn Sie "OK" anklicken, können Sie eine neue Schnittführung festlegen. Dazu wird auf dem Bildschirm das FE-Netz dargestellt. Sie haben die Möglichkeit, jeden im Schnitt darzustellenden Knotenpunkt einzeln auszuwählen. Sie können jedoch auch den Anfangs- und Endpunkt der Schnittführung anwählen. In diesem Fall werden die auf kürzestem Wege zwischen dem Anfangs- und Endpunkt liegenden Systemknoten automatisch in die Schnittführung übernommen.
Durch Klicken mit der rechten Maustaste wird der letzte Punkt zurückgesetzt.
Nach Festlegung der Knotenfolge bzw. Laden einer bereits festgelegten Knotenfolge erfolgt die Bestätigung der Schnittführung immer durch Betätigen der [Return]- bzw. [Enter]-Taste. |
|---|
Durch Klicken auf "Schnitt laden" können Sie eine Schnittführung aufrufen, die sie in einer vorangegangenen Sitzung gespeichert haben. Haben Sie in der aktuellen Sitzung bereits einen Schnitt definiert, erscheint als weiterer Knopf "vorher. Schnitt". Hierüber können Sie den jeweils vorherigen Schnitt laden. Bei beiden Aktionen sehen Sie die Darstellung der Schnittlinie im FE-Netz und müssen diese nur noch mit der [Return]-Taste bestätigen.

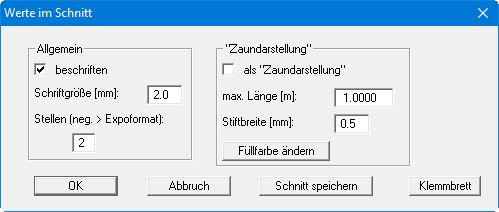

Haben Sie die Schnittführung geladen oder festgelegt, wählen Sie in der bekannten Dialogbox die Zustandsgröße, die dargestellt werden soll, und erhalten anschließend die folgende Dialogbox, in der Sie Einstellungen zur Darstellung des Schnittes eingeben können.
Im Bereich "Allgemein" stellen Sie die Schriftgröße und das Zahlenformat für eine Beschriftung des Schnittes ein. Über den Schalter "als Zaundarstellung" erreichen Sie eine entsprechende Darstellung in Ihrem System. Hier finden Sie auch weitere Einstellungen bezüglich der Zaundarstellung.
Über den Knopf "Schnitt speichern" können Sie Ihre Schnittführung in eine Datei speichern, so dass Sie genau diesen Schnitt über den Knopf "Schnitt laden" in der Dialogbox am Anfang zu einem späteren Zeitpunkt wieder verfügbar haben.
Über den Knopf "Klemmbrett" können Sie die Daten zu Knoten, x , y, wx, wy, sigx, sigy, sigz, tauxy, epsx, epsy, epsz und epsxy über die Windows-Zwischenablage in ein anderes Dokument einfügen.
