GGU-ELASTIC: Schritt 2: Systemeingabe

Das Problem ist symmetrisch, so dass nur eine Hälfte betrachtet werden muss. Gewählt wird die rechte Hälfte. Das Koordinatensystem wird so gewählt, dass die Fundamentmitte bei x = 0,0 m liegt. Die Fundamentunterkante hat einen y-Wert von 10,0 m.

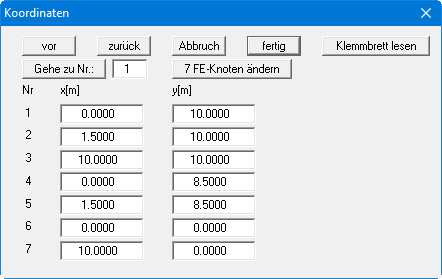

Das System lässt sich mit wenigen markanten Punkten beschreiben, so dass die Eingabe günstig über die Tabellenform erfolgen kann. Wählen Sie den Menüeintrag "FE-Netz / (Knoten) ändern" und dann den Knopf "über Tabelle". Ändern Sie die Anzahl der Knoten auf 7 und geben anschließend die Werte der nachfolgenden Dialogbox ein.

Grundsätzlich hätten 5 Punkte gereicht, um das System zu beschreiben:

• vier Eckpunkte

• rechter Fundamentrand

Es wurden jedoch zwei zusätzliche Knoten eingeführt, um im Fundamentbereich ein etwas engeres FE-Netz zu erreichen.

Wählen Sie den Menüeintrag "FE-Netz / automatisch". Das Programm verbindet die sieben Punkte zu einem FE-Netz. Betätigen anschließend den Menüeintrag "Blatt / Koordinaten neu berechnen" bzw. die Funktionstaste [F9]), um eine bildschirmfüllende Darstellung des Systems zu erreichen.

Wählen Sie nun den Menüeintrag "FE-Netz / alle (verdichten)" und betätigen Sie den Knopf "3".

Wiederholen Sie die Netzverdichtung. Sie müssten jetzt ein System mit 96 Dreiecken und 61 Knoten haben. Über "System / Info" werden die aktuellen Zahlen angezeigt.

Wählen Sie nun den Menüeintrag "FE-Netz / optimieren".

Betätigen Sie den Knopf "Topologie", um ein numerisch günstiges Netz zu erreichen.
