GGU-ELASTIC: Schritt 3: Randbedingungen

Folgende Randbedingungen liegen vor:

  • linker Systemrand in x-Richtung unverschieblich,

  • rechter Systemrand in x-Richtung unverschieblich,

  • unterer Systemrand in x- und y-Richtung unverschieblich,

  • Streckenlast von 200 kN/m/m unter dem Fundament.

Wählen Sie den Menüeintrag "Rand / (Weg) im Ausschnitt".

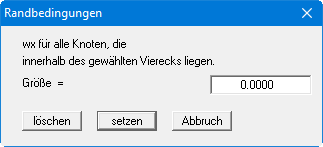

Bestätigen Sie die "Verschiebung wx" mit "OK". Umfahren Sie die Knoten des linken Rands und setzen Sie die Verschiebung in x-Richtung hier auf "0".

Wiederholen Sie die Aktionen für den unteren und rechten Systemrand.

Wählen Sie den Menüeintrag "Rand / (Weg) im Ausschnitt" und aktivieren den Schalter für die Weg-Randbedingungen in y-Richtung (wy). Weisen Sie dem unteren Systemrand eine Verschiebung in y-Richtung von "0" zu.

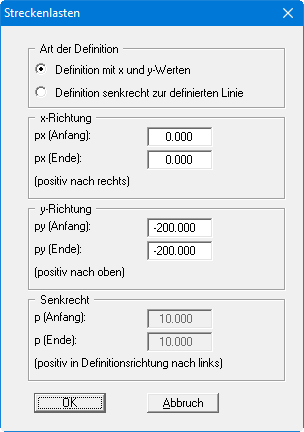

Wählen Sie den Menüeintrag "Rand / Streckenlasten" und klicken Sie die Fundamentmitte und den rechten Fundamentrand an. Nach dem Drücken der [Return]-Taste definieren Sie die Fundamentspannung von 200 kN/m² über die Definition mit x- und y-Werten.

Wählen Sie nun nochmals den Menüeintrag "FE-Netz / alle (verdichten)", um ein noch feineres FE-Netz zu erhalten. Sie müssten jetzt ein System mit 384 Dreiecken und 217 Knoten haben (siehe Menüeintrag "System / Info").
